纹理压缩技术详解
纹理压缩技术游戏中重要且常用的技术，最近在做纹理压缩相关的工作，正好深入的学习下纹理压缩技术的底层原理。关于纹理压缩技术有一篇非常全面的综述论文《TEXTURE COMPRESSION TECHNIQUES》, 对应有一篇中文的翻译文章。本文是上述文章的学习总结。
纹理压缩背景
游戏中使用纹理是把二维图像映射到三维表面，图像中单个像素叫做Texel。游戏中使用的贴图不仅可以存储颜色，还可以存储法线，高度等信息,贴图需要占用大量的内存，游戏中超过一半的内存被纹理占用，而且纹理大小也会对带宽造成影响，直接影响耗电，因此需要使用纹理压缩，对内存，带宽和耗电同时进行优化，尤其在移动端设备上尤为重要。

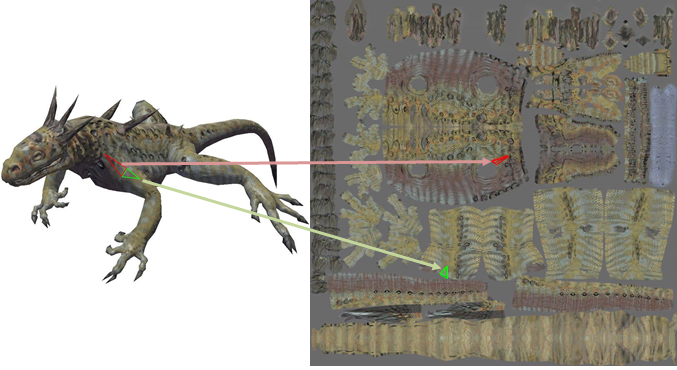

通常情况下纹理是一张二维的图像，但是传统的压缩算法（RLE,LZW等）却和流行的贴图压缩格式（JEPG,PNG等）并不适合纹理压缩，主要原因是贴图需要随机访问Texel，即只需要访问用到的纹理部分。而传统的图片压缩是需要针对整个纹理进行解压的。
因此大多数的压缩方案都会将原始的图片分割为固定大小的块，称做Tile,然后针对每个Tile进行独立的压缩。在评估一个纹理压缩方案的时候主要考虑以下几点：
- 随机访问：GPU需要能够高效的随机访问任何的Texel。
- 压缩速度：需要低成本的硬件解码，同时无间接的内存访问，理想情况下只需要单次访问内存来获取单个Tile的全部信息。
- 高压缩率：压缩率通常使用bpp（bit per pixel）来表示，也就是平均到一个pixel使用的比特数量。
- 图像划分为Tile: 常用的Tile大小是4x4像素，因为比44小的块比较难以压缩，比4x4大的块会影响*缓存命中率，同时为了减少延迟，我们需要压缩块的bit数能够小于内存的总线位宽，如果压缩块的比特数能够与总线的宽度相同的位数，那么可以避免流水线停顿。
- 人眼可接受的视觉质量：这点其实很重要，我们希望在相同的压缩率下，压缩算法导致的失真能够尽可能的小。
纹理压缩算法
目前游戏中常用的纹理压缩格式包括：
- S3TC系列，也称BC系列，在PC平台使用。
- ETC和PVRTC系列，在移动设备使用。
- ASTC系列，跨平台方案。
早期的编码采用调色板索引的方式，就是每个像素记录的是调色板中的颜色的索引值，而不是真实的颜色值，这样做的好处是可以减少每个像素记录的数据。但是由于调色板颜色的数量限制，压缩的图像质量不会很好。而且读取内存的次数增加（从直接读取颜色变成先读取索引，再读取调色板），增大了带宽。
于是使用了一种新的块压缩的算法，就是将原始的图片分为一个个的块（Tile），每个压缩块包含解码所需要的所有信息，因此单次读取即可进行解压。

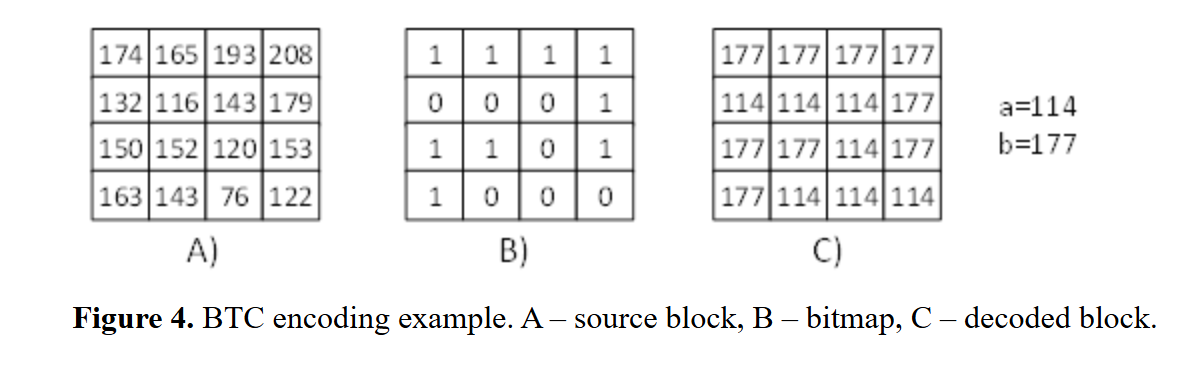

最早的块压缩方案是块截断编码（BTC），用于压缩灰度图像。该算法的核心思想是对于每个块，保持块内所有像素的均值和方差不变，计算出两个值“a”和“b”，然后每个像素则使用0和1编码来表示“a”或者“b”。如下图所示，A表示原始的块的数据，计算出“a”和“b”的值分别为114和177，B为编码的结果，C为通过解码的结果。

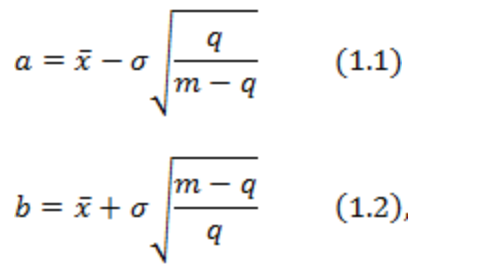

这里的“a”和“b”的计算方式如下，然后每个原始的pixel编码为0或者1则是根据像素值大于均值还是小于均值，m是texel的数量，q是“1”的数量。

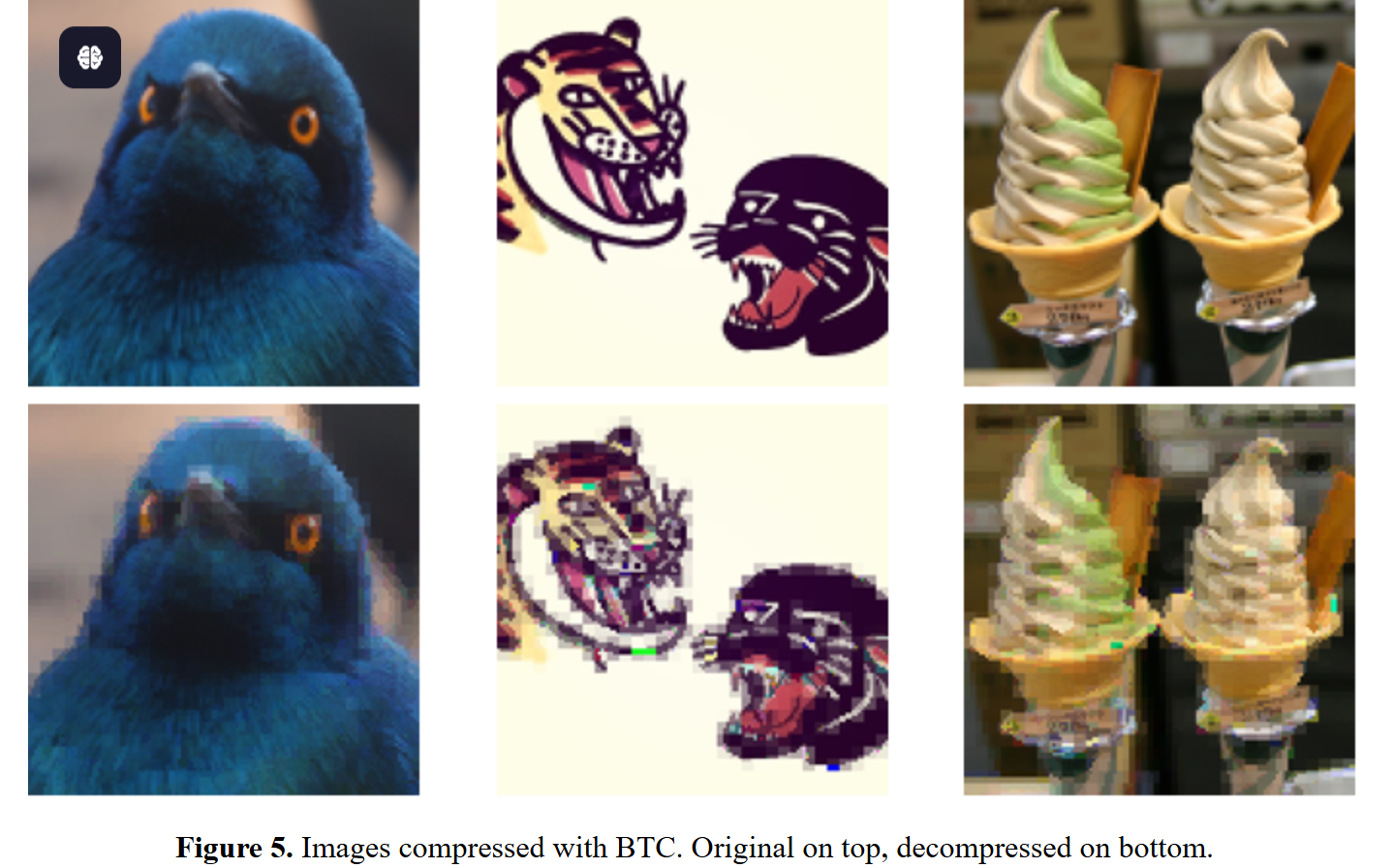

简单分析下，以上的每个Tile，需要保存“a”，“b”和编码值，“a”和“b”均为8bit，编码为1bit，总共8 + 8 + 16 = 32bit, 所以每个pixel占用2bit，也就是2bpp。对于彩色图像，则RGB每个通道单独计算，则是6bpp。由于每个block只有两种颜色可选，解压之后的效果会受到比较大的影响。具体效果图如下：
S3TC系列算法
S3TC（S3 Texture Compression）最初由S3公司开发并获得专利。微软在Direct6.0中采用了S3TC，并命名为DXT1,对Alpha通道的修改方案被称作DXT2-DXT5，总的统称为DXTC。从DX10开始，这些格式被称作BC1-BC3(Block Compression，块压缩)，后续还推出了BC4和BC5，随着DX11的发布，出现了两种额外的格式BC6H和BC7，BC6H是第一个针对HDR纹理的压缩格式，而BC7则是专为高质量压缩而设计的格式。以上所有的S3TC系列的压缩都使用的4x4大小的Tile。接下来针对每种格式进行专门介绍。
BC1 (S3TC/DXT1)

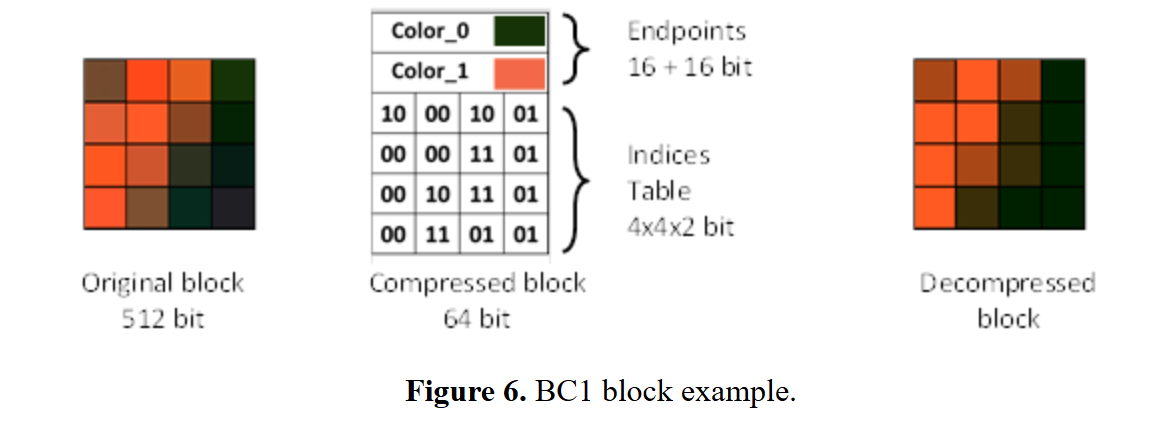

BC1的块压缩由两个基色c0和c1和一个索引表构成，如下图所示，索引表中每个pixel由两个bit，因此可以索引4种基色，c0,c1,c2,c3可以被视作Tile内部的调色板，基色的格式为RGB565，每个颜色16bit，每个块总共16 + 16 + 16 * 2 = 64bits,因此压缩率为4bpp。
BC1的Tile有两种类型：支持Alpha和不支持Alpha。

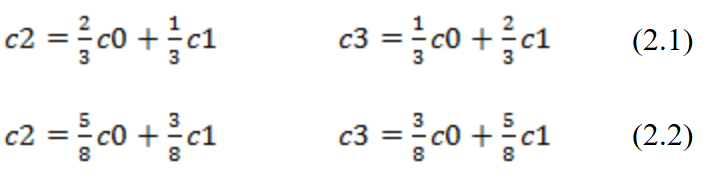

对于不支持Alpha的类型，则有以下的两种计算基色c2和c3的公式，大多数情况下是使用的公式2.1计算的，如果假设Tile内是正态分布，则2.2的误差更小。

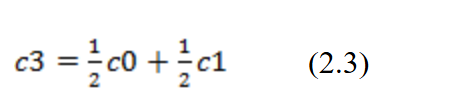

对于支持Alpha的类型，每个Texel只能是完全透明或者完全不透明，这种模式被称作穿透Alpha模式，对于这种类型的块，则c3的计算公式如下，c2则直接表示完全透明。
在实践中，需要一个额外的位来区分第一种和第二种类型的块，这个是使用数据冗余来完成的。因为块中的c0和c1的顺序对于计算是无关的，因此规定，如果c0的值大于c1,则使用第一种类型解码，否则使用第二种类型。
BC1压缩中，如何寻找Tile的基色c0和c1是减少视觉损失的关键。
BC2(DXT2/DXT3)

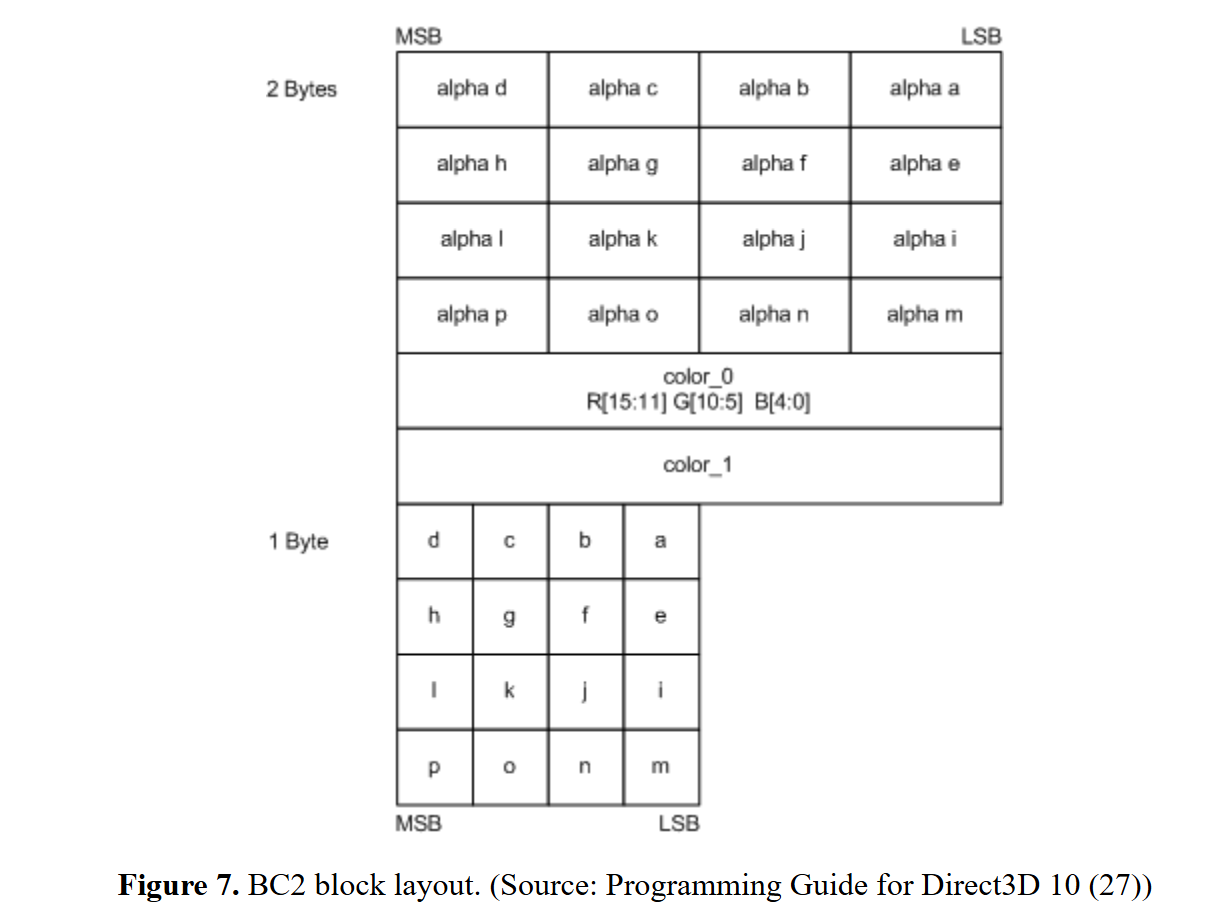

BC1的压缩格式只适用于24bit的RGB纹理，但是不适用于RGBA8888的32bit纹理，这些纹理的alpha通道记录着不透明度或者其他信息。BC2和BC3格式被用于这类的纹理，BC2的块占用128bit，是BC1的两倍，因此BC2的压缩率为8bpp。BC2中一半的数据是预留给4bit精度的Alpha值，另一半的数据就是用于存储RGB的BC1的数据格式，颜色通道的解码方式也与BC1相同，唯一的区别是它总是以第一种类型来进行处理，因为不需要记录Alpha了。
半透明的纹理，其颜色值需要乘上Alpha通道的透明度因子。DXT2格式中的颜色值已经预乘上了Alpha，DXT3块的布局与DXT2相同，但是颜色没有预乘。DXT2和DXT3的解码过程相同，格式名字仅用于区分颜色预乘Alpha的情况。
执行纹理过滤之前，颜色值总是预乘Alpha的，否则过滤结果不正确，预乘Alpha的格式更加的方便。
BC3(DXT4/DXT5)

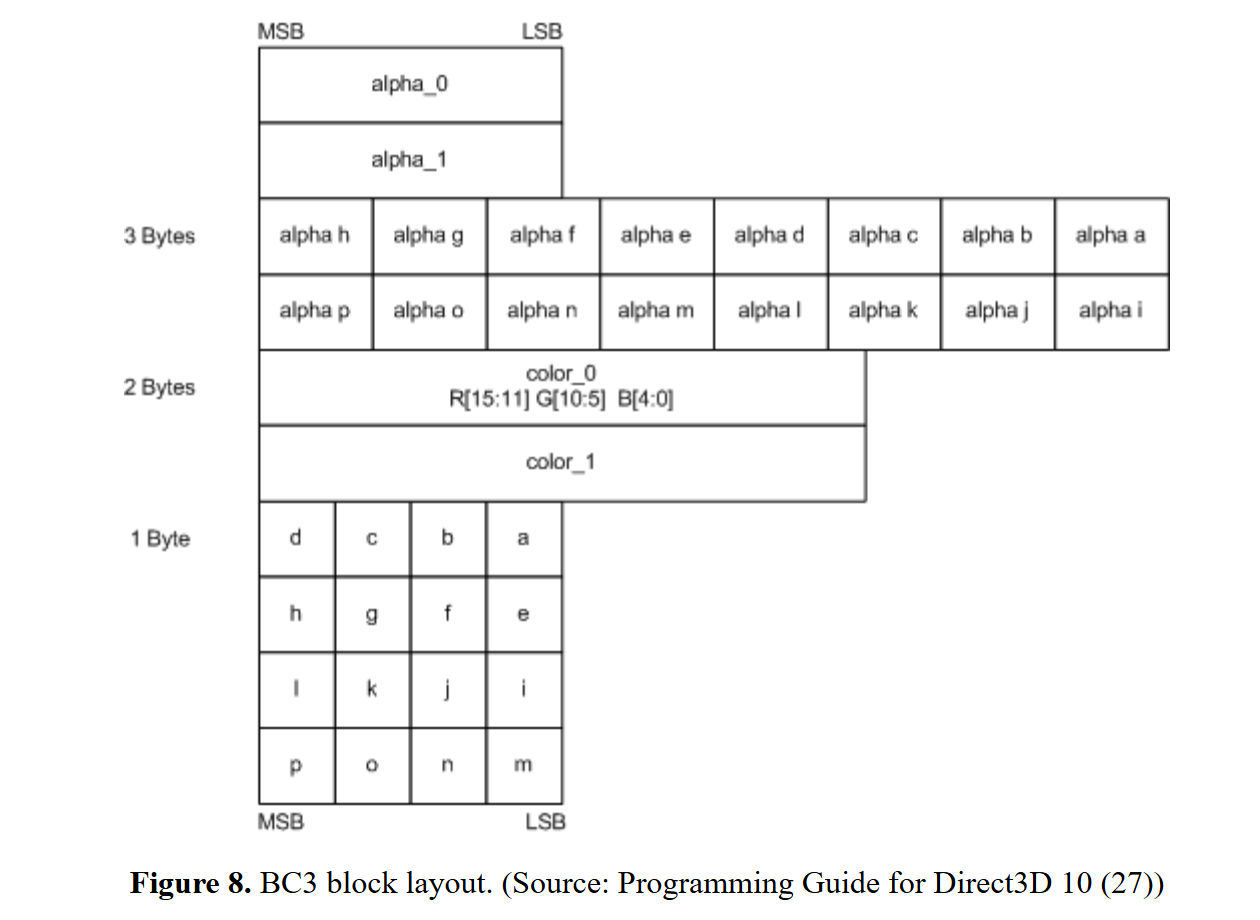

BC3的压缩格式和BC4相同，都是两块64bit组成：第一块存放alpha，第二块存放颜色。其中颜色块的数据格式与BC1相同，但是存放透明度数据的块采用的是压缩格式，如下图所示，Alpha通道存储两个8bit的Alpha值端点，然后每个pixel有一个3bit的调色板索引，用于查找8个Alpha调色板的值。

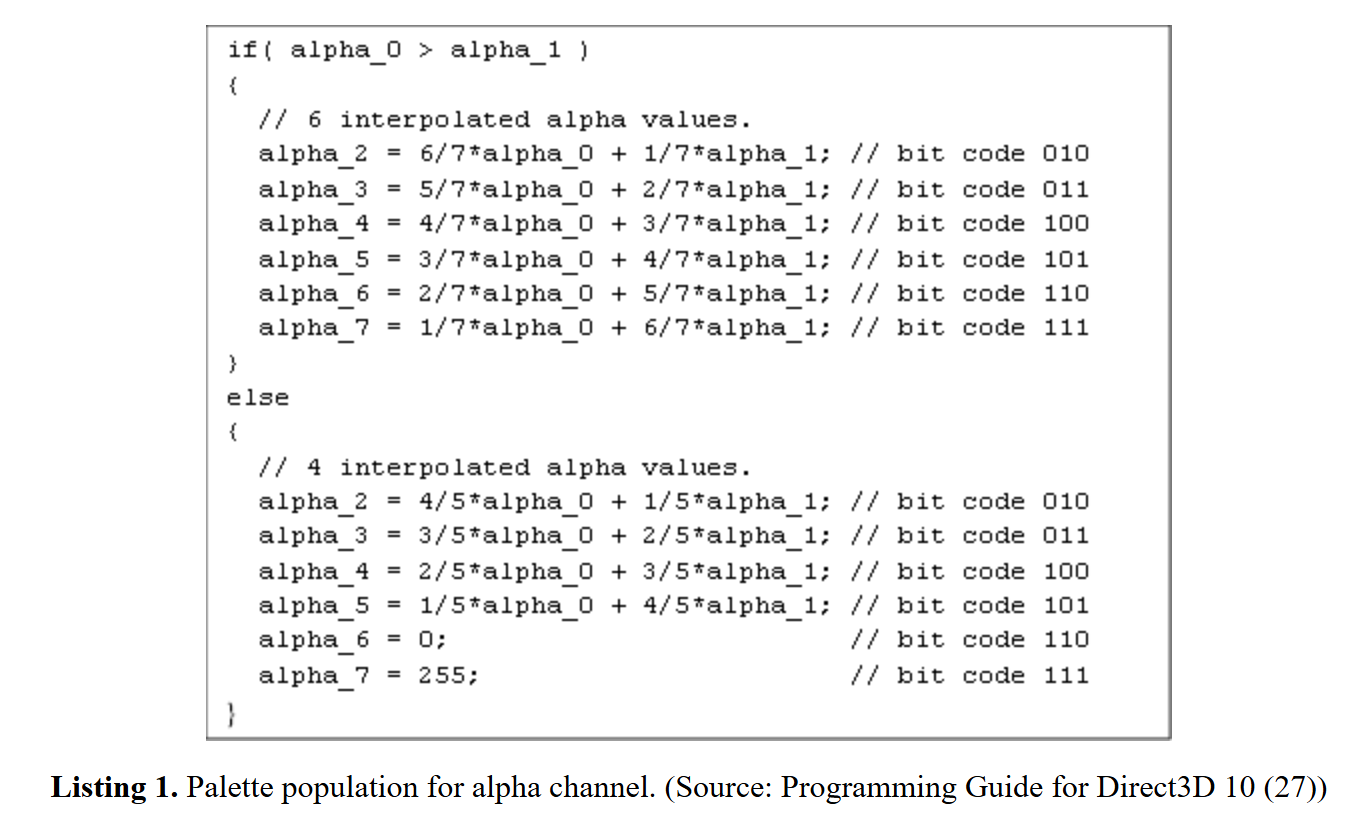

BC3与BC1一样，也是使用数据冗余的方式来指定编码模式，如何Alpha0 > Alpha1，则通过线性插值计算调色板中其他的6个值，否则，只有4个值被插值，剩下的两个值记录被允许的最大值和最小值。其中BC1的块跟BC2一样，总是被视作第一种类型。
与BC2中的DXT2/DXT3的区别一样，BC3中的DXT4和DXT5的区别也在于颜色值是否预乘了Alpha,DXT4存储的颜色值预乘了Alpha，而DXT5则没有。
BC4(ATI1/3Dc+)
BC4是BC3的Alpha部分，主要用于编码单通道纹理，例如高度图等。

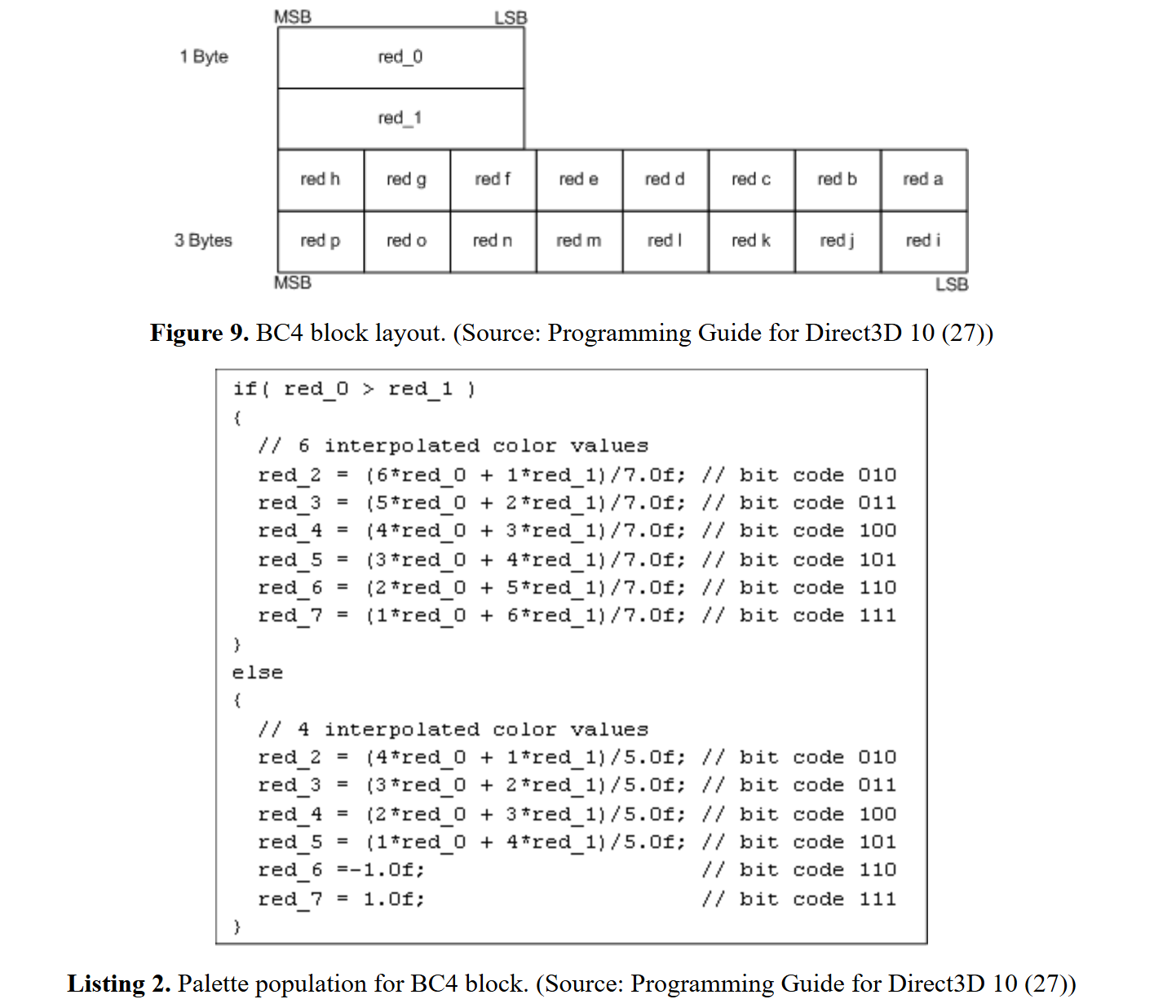

BC4的解码与BC3的Alpha部分相同，但是单通道的数据通常使用[0,1]或者[-1,1]的范围数据表示，因此在BC4中的端点颜色便按照这种格式来被设置为浮点数。
BC5(ATI2/3Dc)

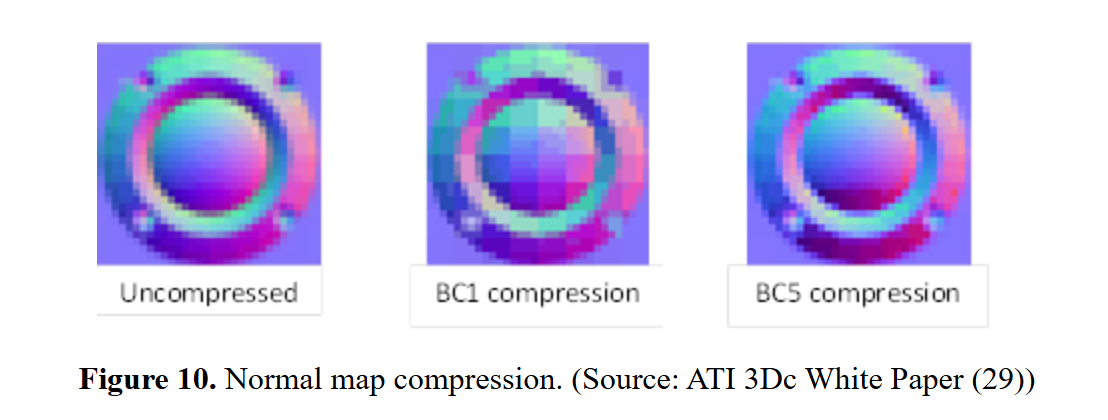

BC5的格式是专门用于压缩法线贴图的，法线贴图记录了每个Texel的法线信息，是以颜色的RGB通道来表示XYZ，这些值的范围在[-1,1]。BC1中压缩颜色时,RGB通道是共用索引的，耦合到了一起。但是法线的各个通道是不相关的，而且本地调色板的大小较小，BC1压缩来压缩法线的话会限制梯度，压缩的效果很差。如下图所示，BC5和BC1的压缩效果对比。

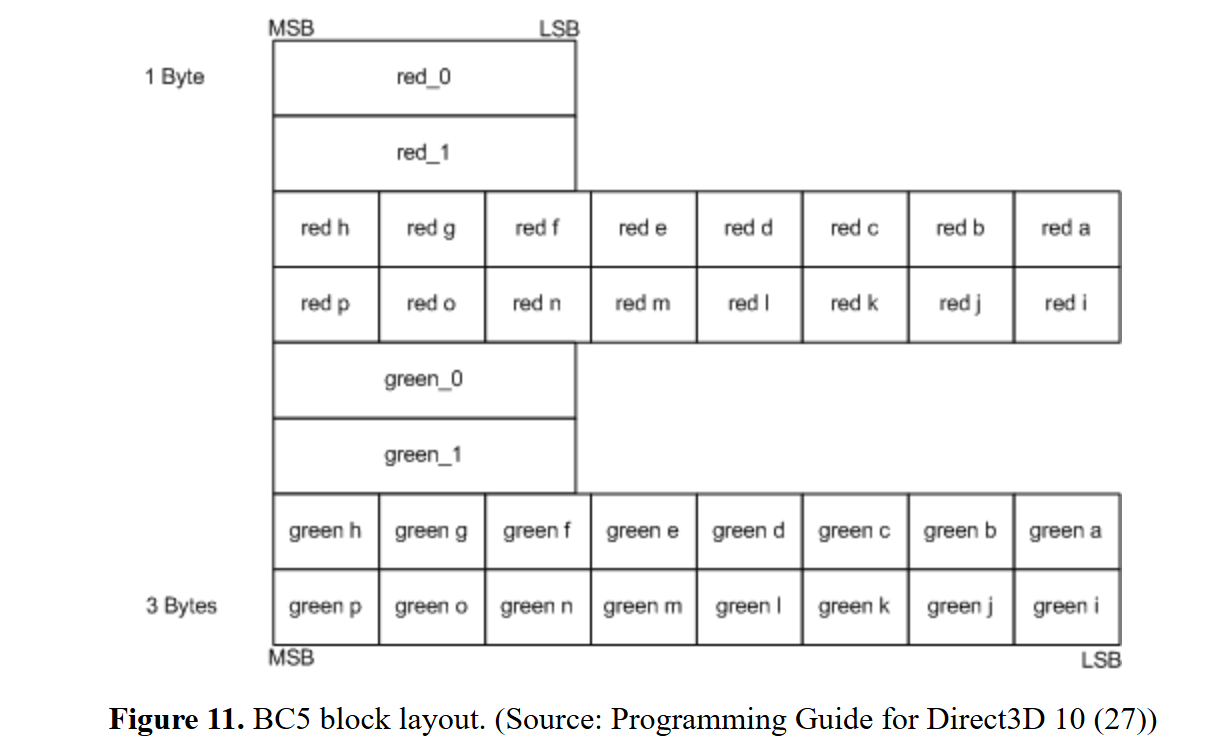

由于法线是归一化的，因此实际上我们存储法线的时候，只需要存储其X和Y分量即可，Z分量是可以通过$z = \sqrt{1 - x^2 + y^2}$来计算得到，因此BC5的压缩算法实际上是两块BC4的叠加，每块分别表示X和Y通道的值，如下图所示：
每个子块的解码过程与BC4的解码过程完全相同，默认情况下是不计算Z值的，因为BC5可以压缩存储任意的双通道贴图，Z值的计算是在着色器中完成。
BC6H
导致BC1压缩质量差的原因有几点：
- 颜色顶点精度太低（使用的RGB565），而且RGB三色不均会引起颜色偏移。
- 局部调色板的颜色太少，只有四种。

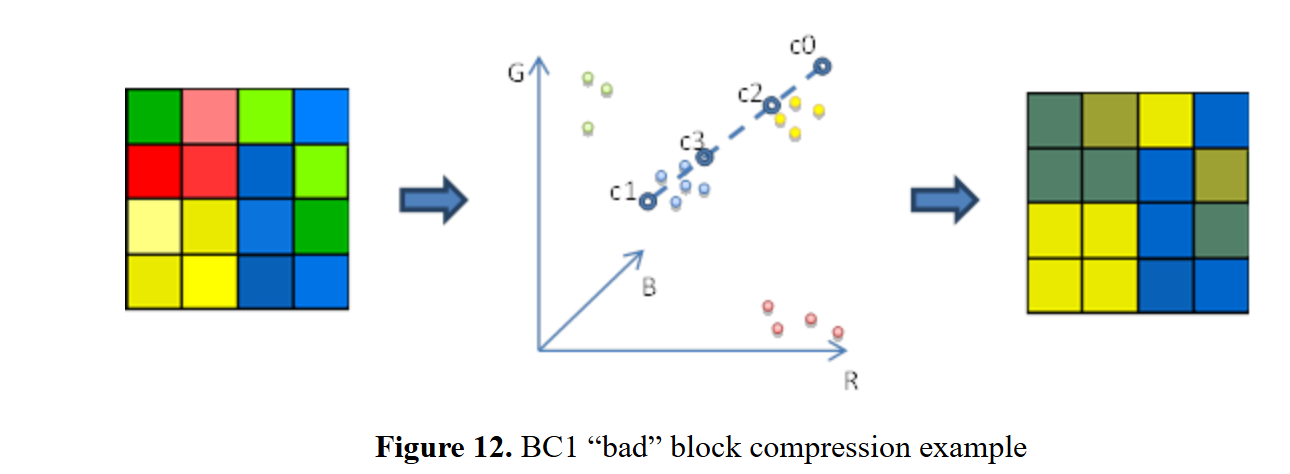

- 所有的四种颜色在颜色空间是在一条线性映射上，如果原始的块中的颜色分布不均的话，则压缩质量会很差，如下图所示：

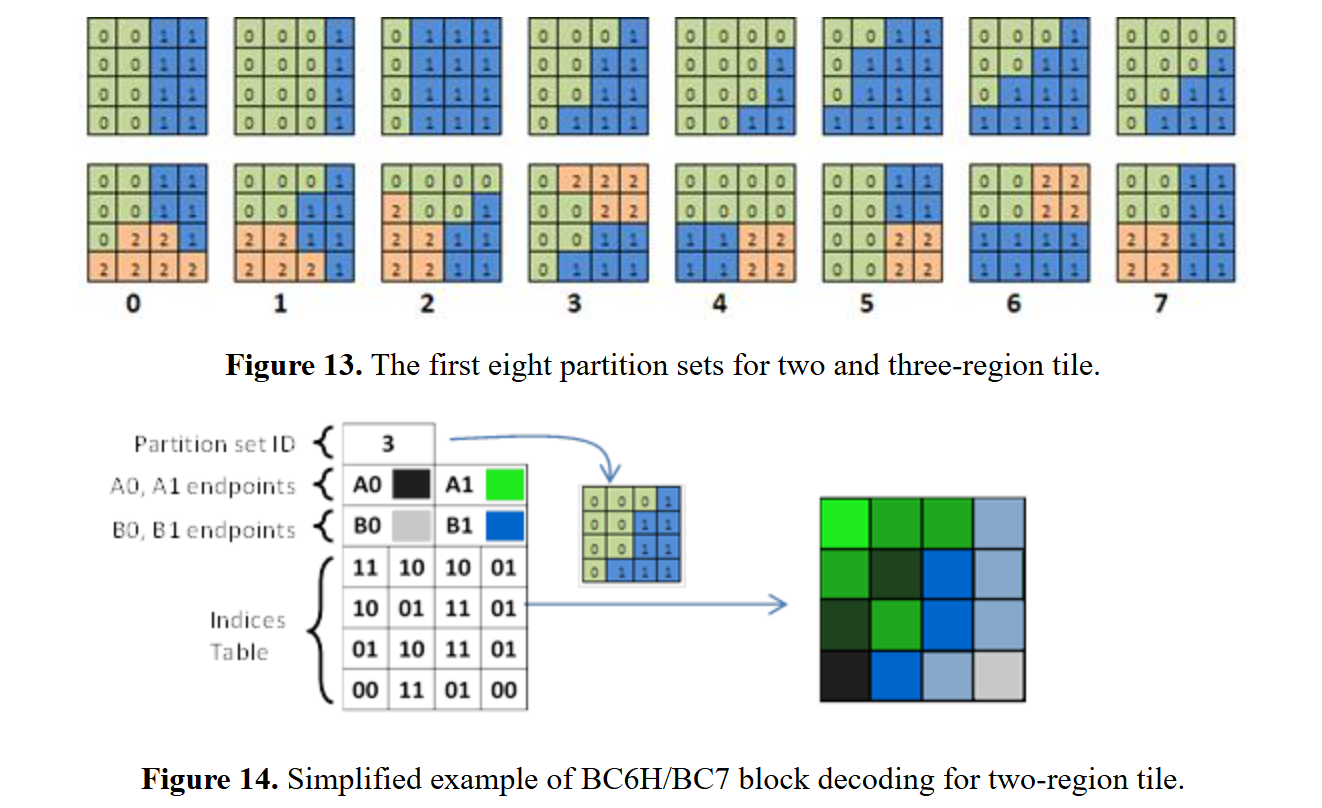

在BC6H压缩编码中通过提高端点精度和存储多达三对颜色端点来解决，该格式每个块使用128bit，也就是8bpp。根据块类型不同，每个块有一组不同的字段，每个字段的大小也不同。BC6H的块类型增加到14个，块类型在压缩块的第一位设置，块类型被称作块模式。两分区的块和三分区的块都有64个不同的子集，为了指定块属于哪一种分区，需要在块中存储子集的ID。以下显示了2个区域和3个区域的前八个分区的子集。
和之前的压缩格式相同，pixel的索引表指定端点的混合比例，分区ID则表示Texel使用那个端点对，如上图所示，A0-A1的端点对用于子集0，B0-B1的端点对用于子集1。每个pixel的索引可以是2-4位，也就是可以索引的颜色数量从4到16(包括端点)。

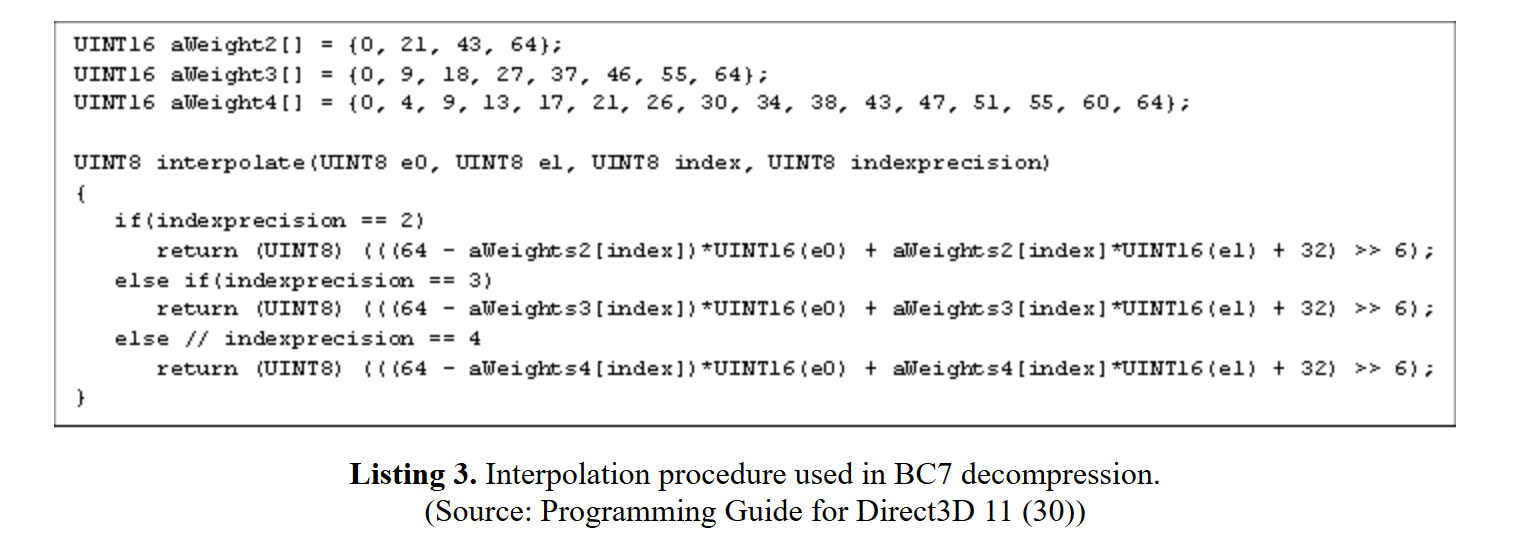

BC6H中的插值权重是严格定义的，如下图所示，indexprecision是单个索引的大小，可以是2，3或4位。

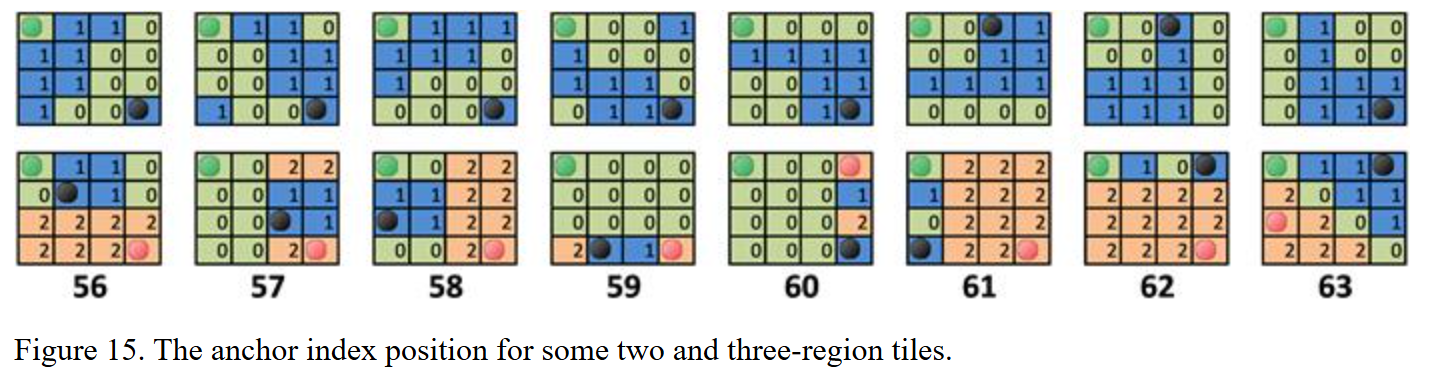

在DXT1中，数据冗余用于编码块类型。在BC6H / BC7中，相同的技巧用于减少索引表的大小;每个端点对编码一位。例如，考虑texel 0的索引，它是texel的左上角。如果它的最高位是1，那么可以交换相应的端点，这个位变成0。因此，总是可以重新排列端点，使得该子集中的某个索引的最高位为0。这种索引称为锚索引，并且其最高位永远不会存储在压缩块中。

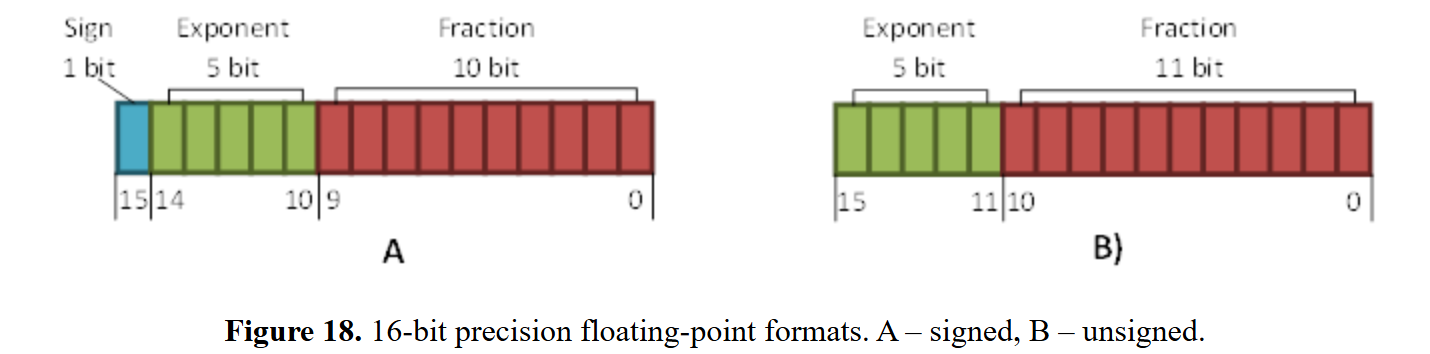

BC6H旨在压缩具有高动态范围或者HDR的纹理，只支持没有Alpha的RGB图像。BC6H格式的数值可以是带符号或者无符号的16bit浮点数，因此解码器能够在带符号和无符号模式工作，然而解码后的值总是带有符号的半浮点数，解码后的值作为32位浮点数返回给着色器。

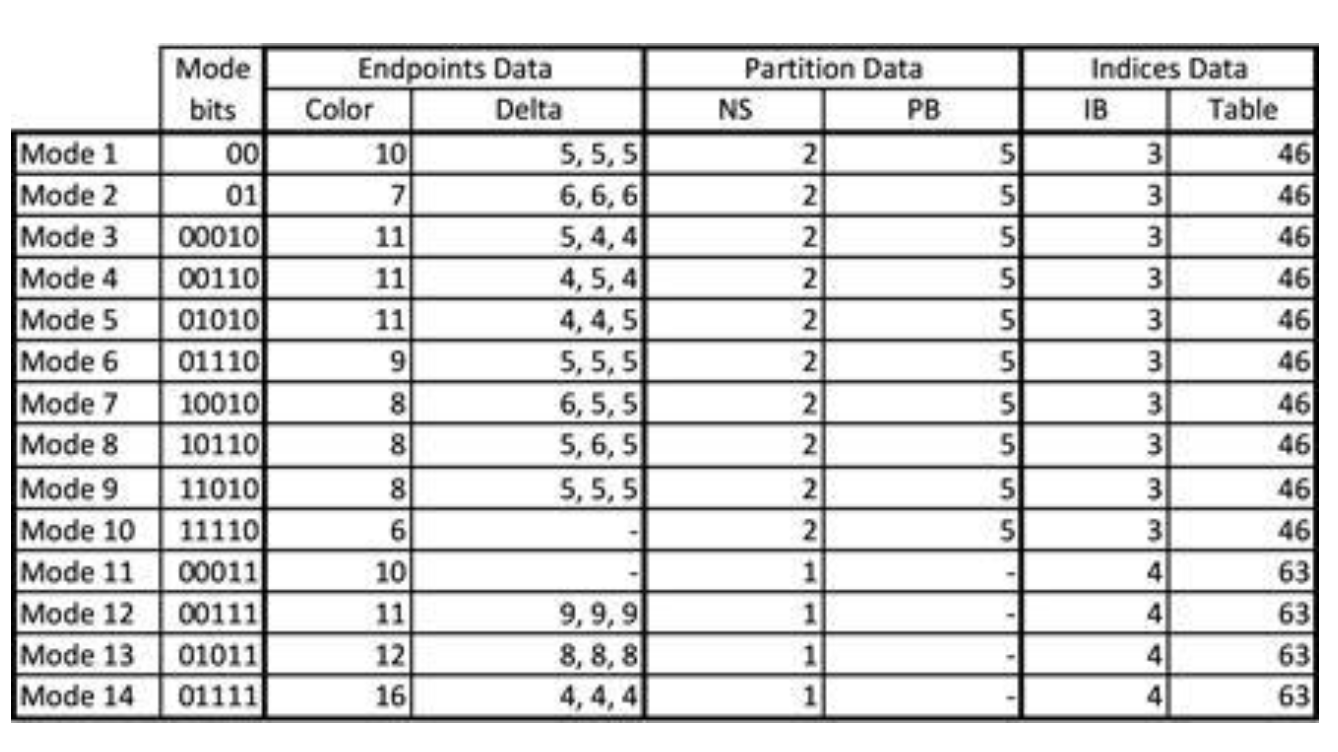

共有14种块类型如下图。BC6H只支持一区或两区块。PB字段（分区ID）始终为5位。因此，只有第32个分区集可用。在大多数情况下（对于模式10和11除外），使用Delta编码存储色彩端点：直接存储一个完整精度的端点，存储所有剩余的端点相对于完整端点的偏移值。
BC7
BC7 是一种用于 RGB 和 RGBA 数据的高质量纹理压缩格式，每个块的大小为 16 字节（128 位），对应 4x4 的纹素区域。其压缩原理和适用场景如下：
压缩原理:

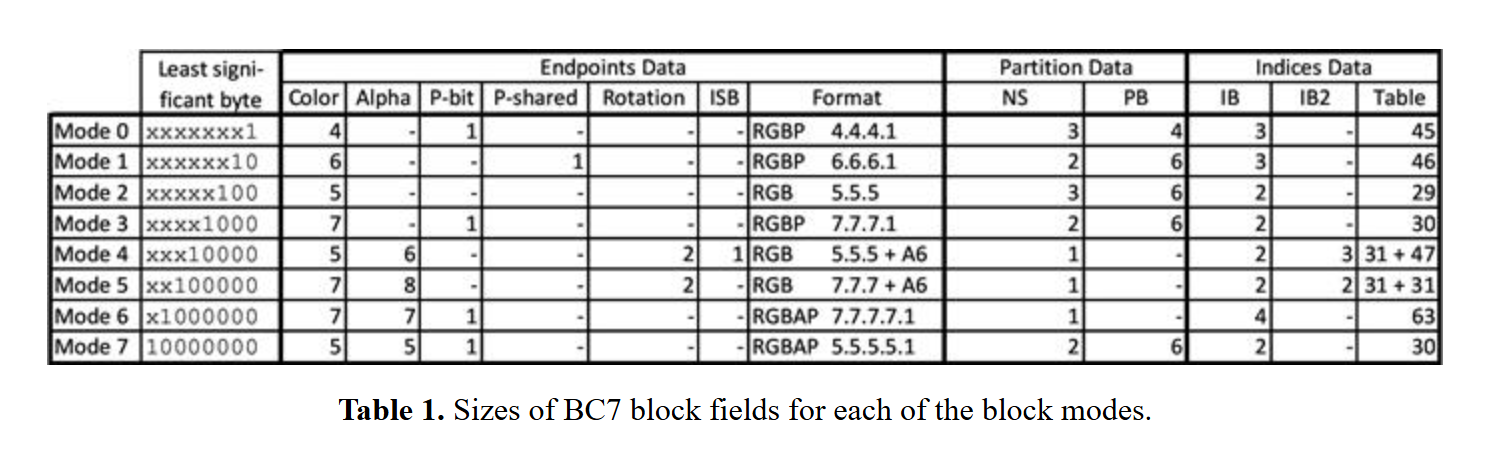

- 模式选择：BC7 可以指定 8 种模式之一，模式在 16 字节块的最低有效位中指定。模式值确定每个块内插终结点对的数目。
- 终结点编码：BC7 块可以包含多个终结点对，终结点表示形式可能采用 “RGBP” 形式，其中 “P” 位表示终结点颜色组件共享的最小有效位。例如，“RGB 5.5.5.1” 表示终结点被解释为 RGB 6.6.6 值，P 位的状态定义每个组件的最小有效位。
- 索引存储：对于每个纹素，BC7 存储一个调色板索引，该索引指向由终结点定义的颜色调色板中的颜色。编码器会通过选择合适的终结点顺序，使得指定 “修复” 索引的索引将其最有效位设置为 0，从而为每个子集保存一位。
- alpha 通道处理：对于不显式编码 alpha 组件的 BC7 块，alpha 组件被解码为 1.0；对于具有组合颜色和 alpha 组件的 BC7 块，alpha 组件值与颜色分量值一起内插；对于具有单独的颜色和 alpha 组件的 BC7 块，RGB 矢量和标量 alpha 通道单独编码。
适用场景: - 高质量纹理：BC7 是专门针对 LDR（低动态范围）图像设计的压缩算法，适用于需要高质量压缩的 RGB 或 RGBA 纹理，例如游戏中的角色纹理、场景纹理等，可以在压缩后保持较好的视觉效果。
- 法线贴图：该格式用于高质量的 RGBA 压缩，可以显著减少由于压缩法线带来的错误效果，因此非常适合法线贴图的压缩。
- 带透明通道的纹理：BC7 能够很好地处理 RGBA 数据，对于带有透明通道的纹理，如玻璃、树叶等半透明物体的纹理，BC7 压缩格式可以在保留透明信息的同时实现有效的压缩
ETC系列算法
ETC（爱立信纹理压缩）格式最开始是在移动设备中使用，现在是基于Android设备的标准压缩方案。ETC系列的第一个版本PACKMAN被称作ETC1。

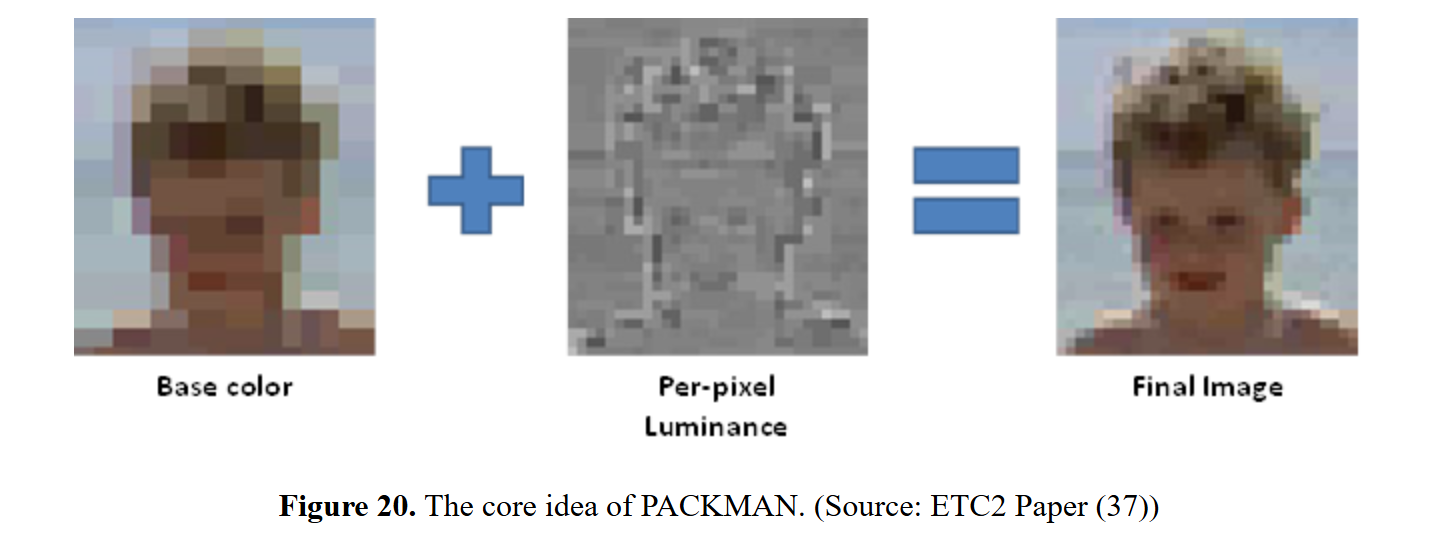

ETC压缩的主要思想是基于人眼对亮度比色度更敏感。因此ETC中每个子块只记录一个基色,每个pixel记录亮度偏移信息，然后结合这两者获取最终的颜色。
PACKMAN
PACKMAN使用的是2x4的块，而不是4x4，这是因为一个压缩块占用的比特数与总线的宽度相同时，可以避免流水线停顿，简化了硬件的实现。因此PACKMAN的块使用32bit，压缩率位4bpp，等于BC1的压缩率。

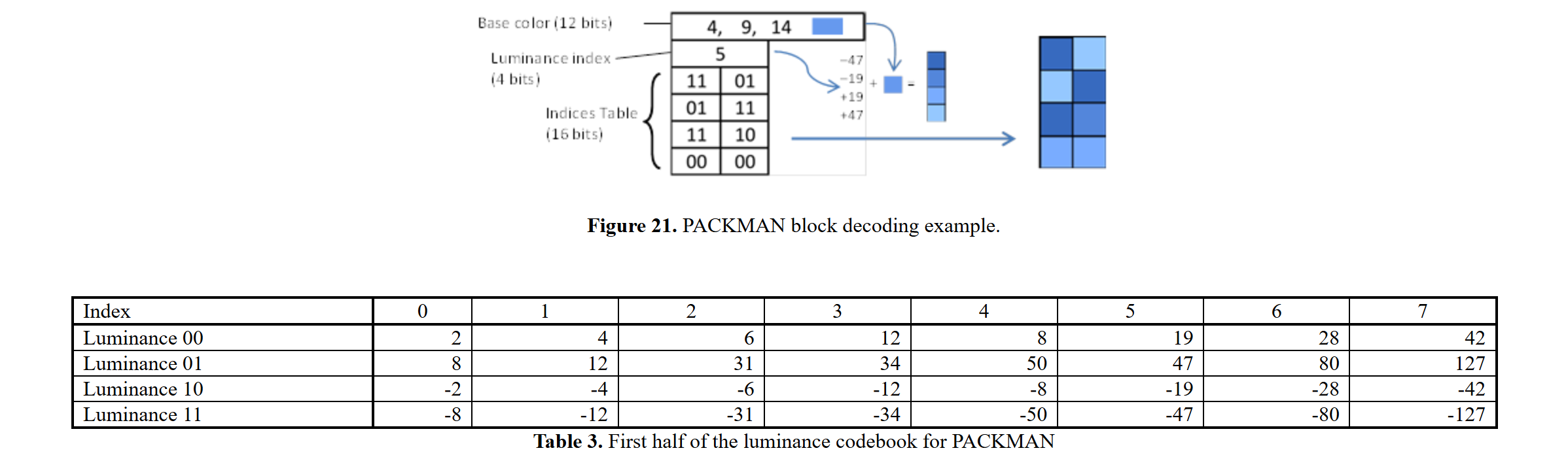

PACKMAN中每个块只存储一个RGB444的基色，其他的颜色是通过改变Texel的亮度来获得。解码过程首先回复四个颜色的调色板：首先通过亮度的索引（4bit）从亮度查找表中找到四个颜色的亮度变化，然后应用于基色。恢复出调色盘之后，通过pixel的索引来指定每个pixel编码的颜色。亮度查找表的前半部分如下图，后半部分是前半部分的两倍缩放。
ETC1(iPACKMAN)

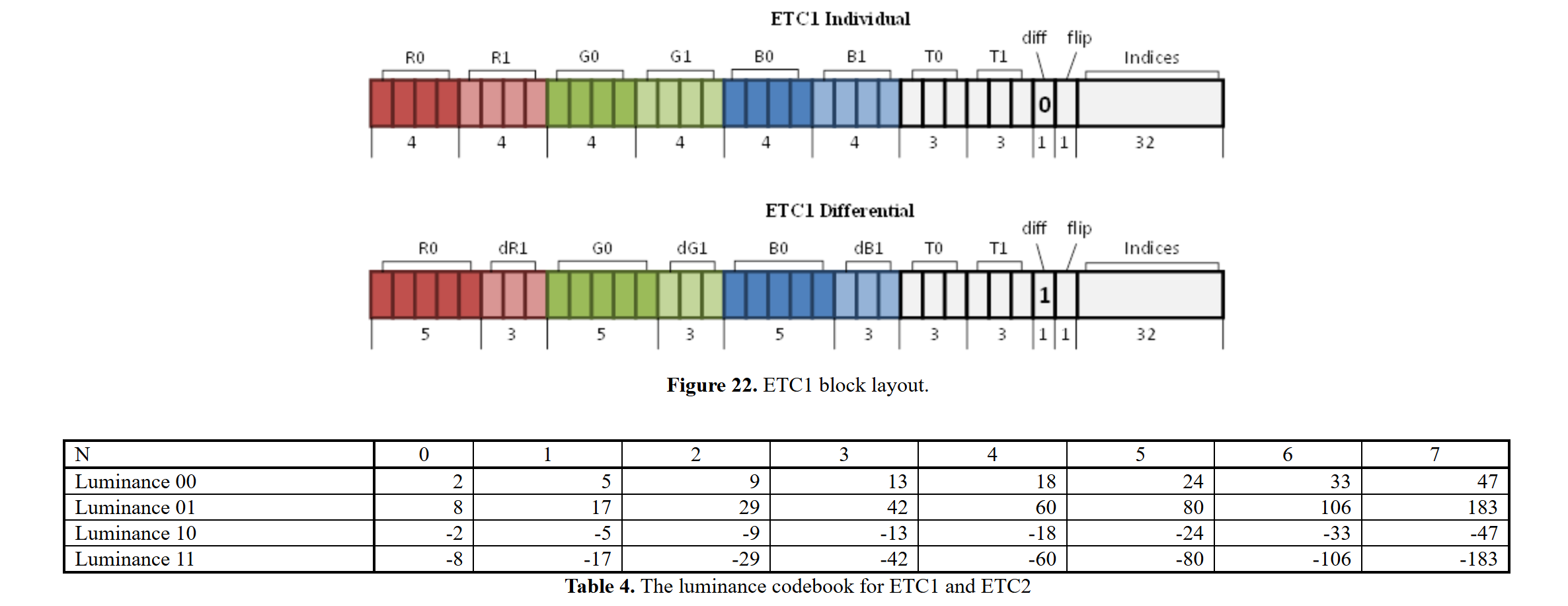

单个低精度的颜色RGB444是限制PACKMAN编码效果的主要因素。ETC1编码中使用的块大小为4x4，由两个子块构成（2x4或者4x2）。其中第一个子块的基色以RGB555精度存储，而第二个基色则存储3为的插值，如果两个基色都是RGB444的块称为Individual模式。亮度码则使用3bit来索引8种亮度偏移。最后的两位：diff用来指定块类型，flip指定块的垂直或水平排列的方式。
ETC2
虽然ETC1差分和旋转模式提高了质量，但是由于每个块中只有一个基色可用，在色度变化较大的块里，质量损失也比较大。ETC2使用额外的块模式来解决这个问题，这些新的模式是用ETC1中无效的块编码实现，使得ETC2完全兼容ETC1。

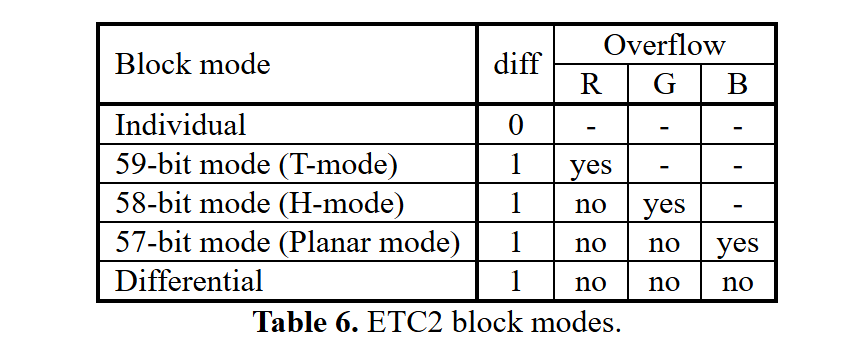

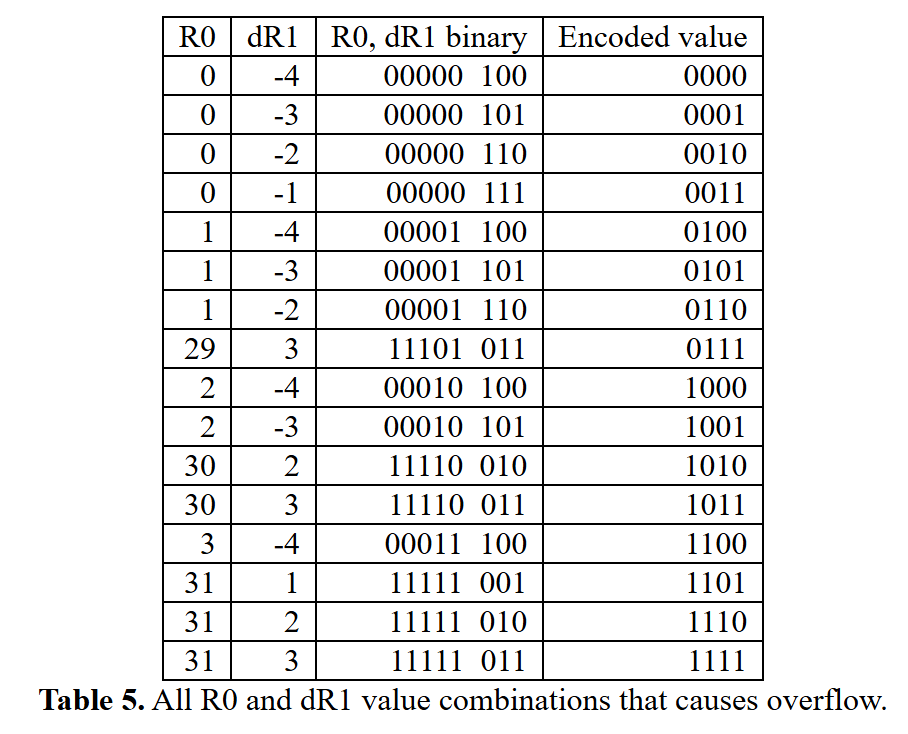

当基色R0和偏移量dR1的和溢出了有效的5bit的范围[0,31]的时候，无效的组合出现在差分块中，这些数据块使用一种新的模式进行解码，导致溢出的R0和dR1的所有组合如下：
这种块中64位的1位用于diff位，8位用于R0和dR1的值，剩下55位，可以使用R0和dR1的两个低位来编码附加信息，总共有效载荷是59位。绿色通道中的溢出可以来编码另一种模式，但是有效负载将更少，因为需要保证在红色通道中没有溢出，否则被视作前一种，只需要花1bit，因为R0高位如果不相等，则保证没有溢出。这种模式下共58位，蓝色通道溢出则提供了57位。以下是所有的块的模式：

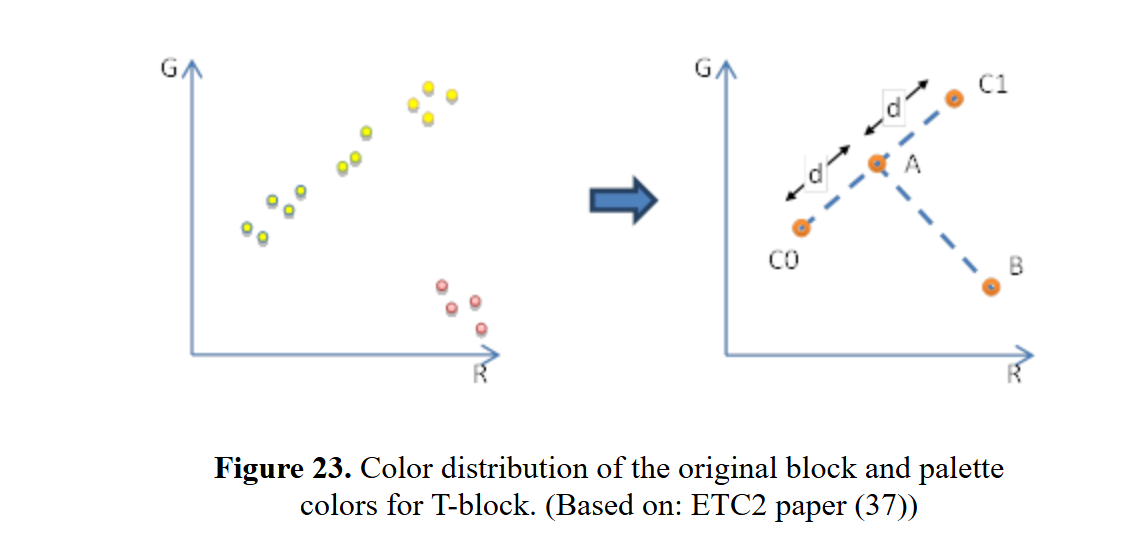

与单独和差分模式类似，T块和H块中的最低32位用于索引表。 但是本地调色板以完全不同的方式恢复。两种颜色A (r0, g0, b0)和B (r1, g1, b1)以RGB444格式存储在压缩的T块中。 其余3位对d值进行编码。A和B颜色解量化为RGB888。然后，其他两种局部调色板颜色计算为 C0 = (A - (d, d, d)) 和 C1 = (A + (d, d, d))。因此，本地调色板颜色在RGB空间中形成T形如下图。这种模式对块很有用，其中大部分点位于一条线上，但一些纹素有不同的颜色。需要说明的是，距离d是间接存储的：3位字段用作查找表(LUT) {3,6,11,16,23,32,41,64} 的索引，T块和H块相同。

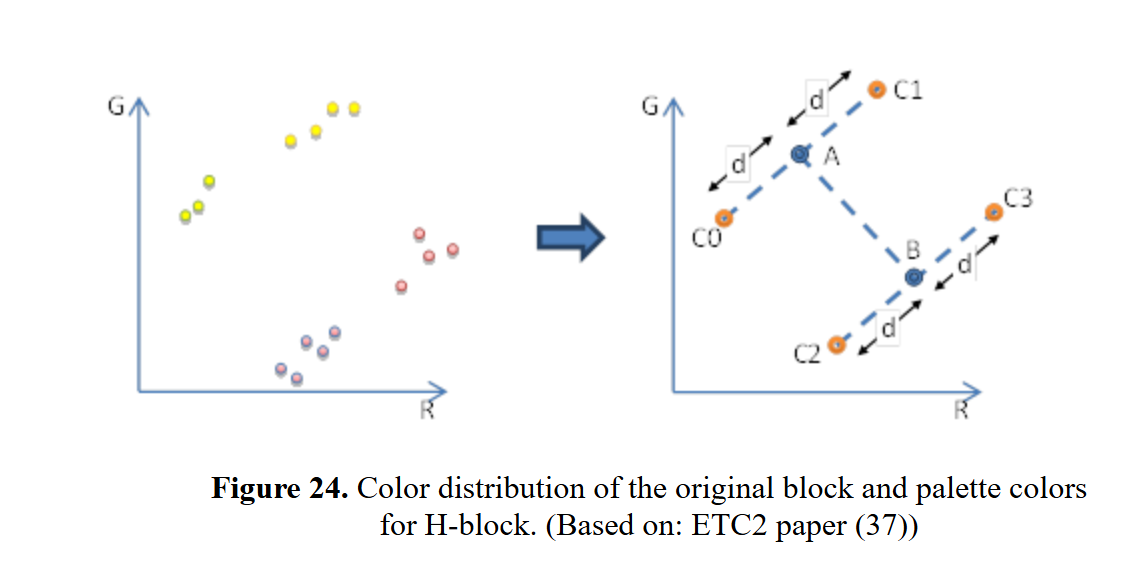

H型与T型非常相似。有两种颜色A和B，以及存储在块中的d值的索引。但是C0、C1、C2、C3颜色在本地调色板中使用，而不是A、B、C0、C1(参见图24)。这些颜色在RGB空间中形成H字母形状。此模式适用于编码块，其中颜色位于两条线上。 但是，H块的有效载荷比T块少一位，同时必须存储相同数量的数据（两种RGB444颜色和一个用于d的 LUT 索引）。 这个问题可以通过BC1中使用的相同技巧来解决；由于H形是对称的，因此可以交换A和B颜色并对丢失的位进行编码。
PVRTC系列算法
PVRTC（PowerVR Texture Compression）是为PowerVR图形核心设计的，被用于苹果的移动设备。

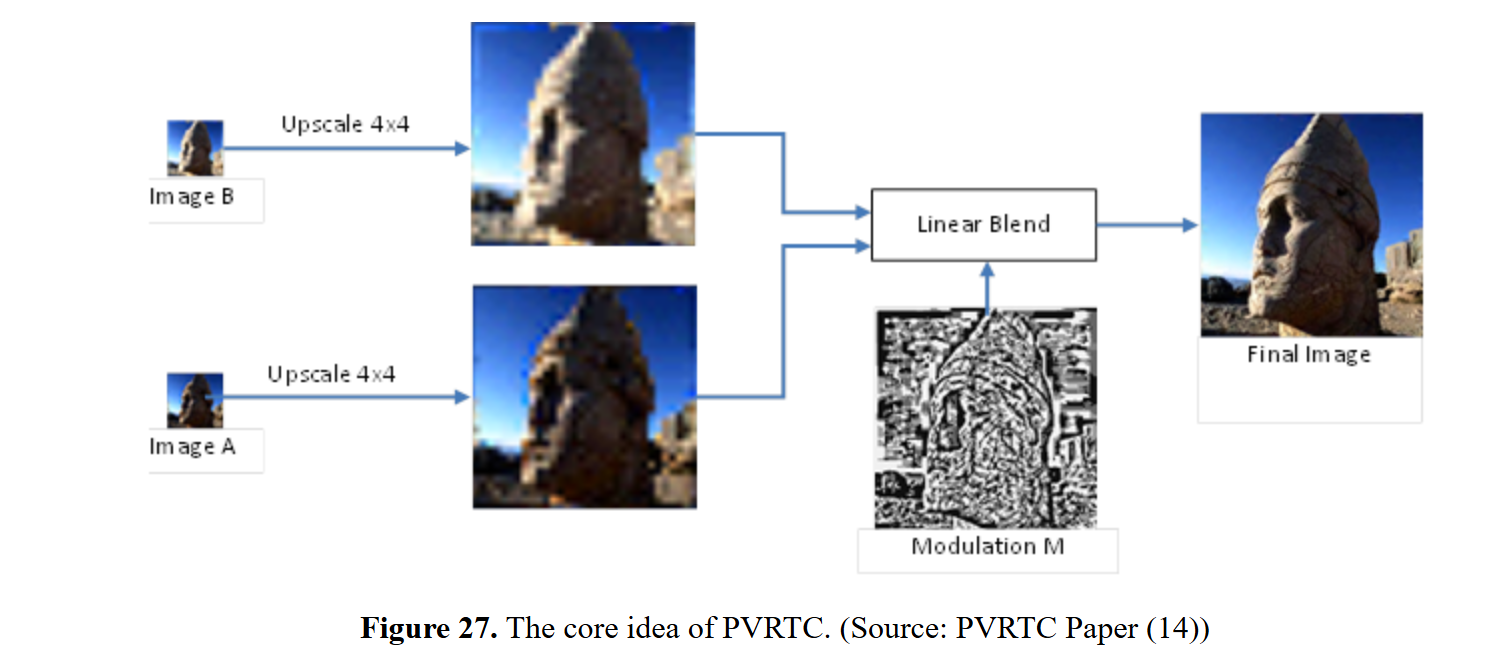

PVRTC算法将整个图像分为高频和低频信号，低频信号由两个低分辨率的图像A和B来表示，在两个维度上分别缩小了4倍。高频信号是一个全分辨率但是低精度的调制信号M。解码的过程是：首先按照比例放大图像A和B,然后使用调制信号M进行混合，该调制信号制定了每个纹理像素的混合权重。与其他的压缩方案不同，PVRTC受益于跨块的颜色的相似性，因此PVRTC原生支持平滑的渐变。
PVRTC 4bpp

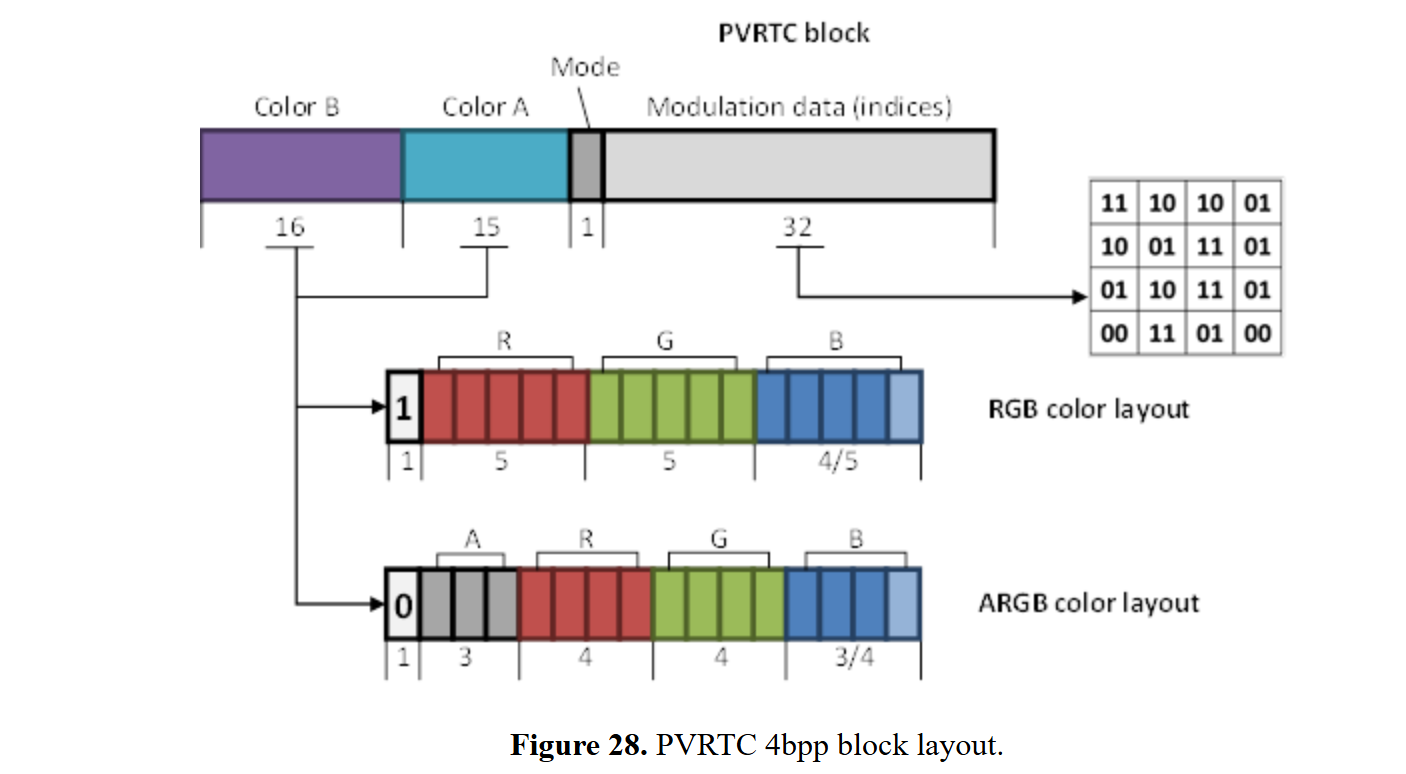

为了不分别访问三个不同的图像，PVRTC将所有的数据以64bit存储在一个块中，每个块由图像A的一个像素和图像B的一个像素以及对应的4x4的调制系数组成，如下图：

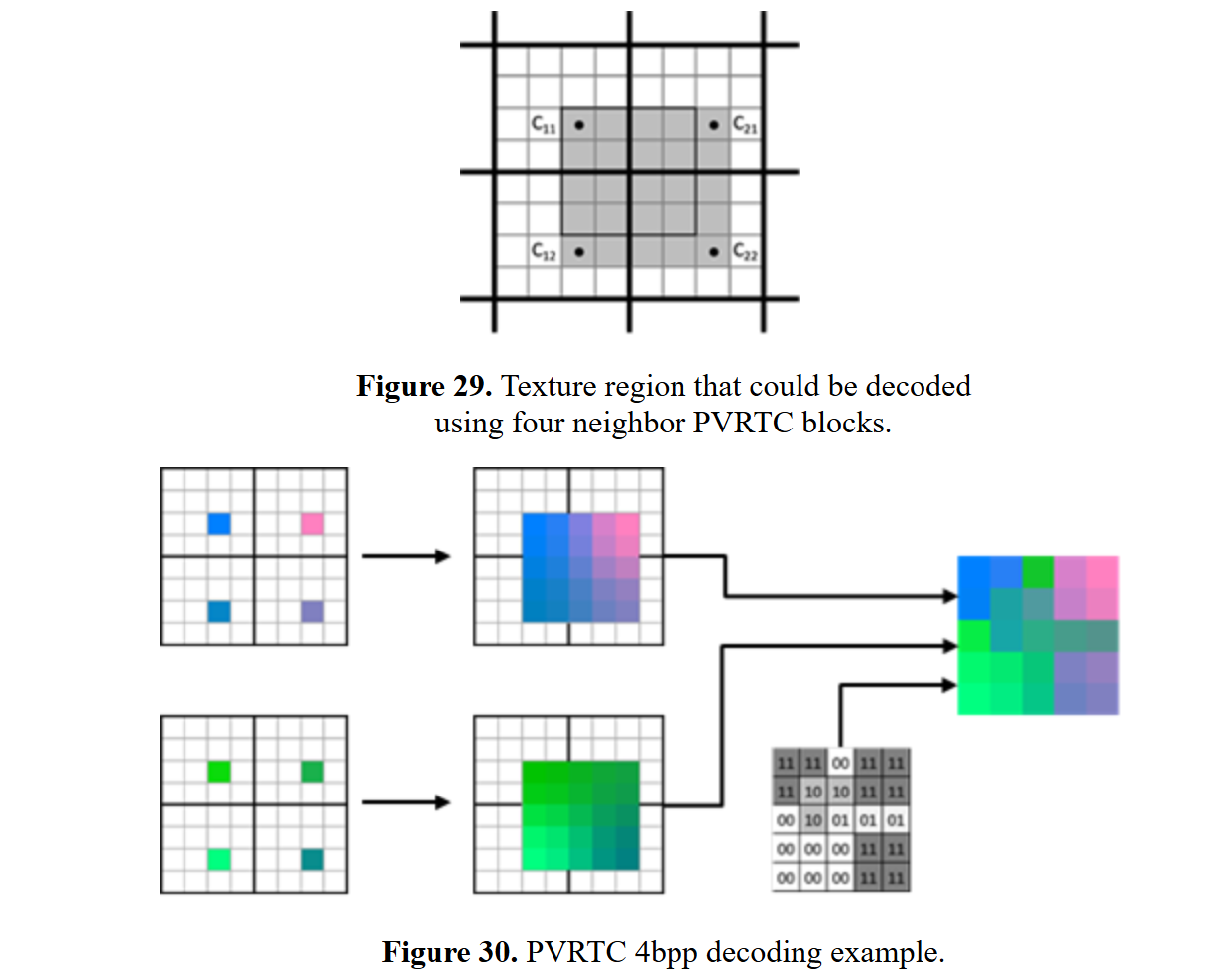

A和B颜色任何一种都可以使用RGB或者RGBA存储，两个颜色字段中的最高位决定使用哪种格式。具体可以表示的格式如上图所示。由于A和B贴图在解码的时候需要放大，因此PVRC块解码需要访问相邻的四个块的信息，然后使用双线性滤波器放大，最后每个像素的索引值对A和B图像以权重来混合。

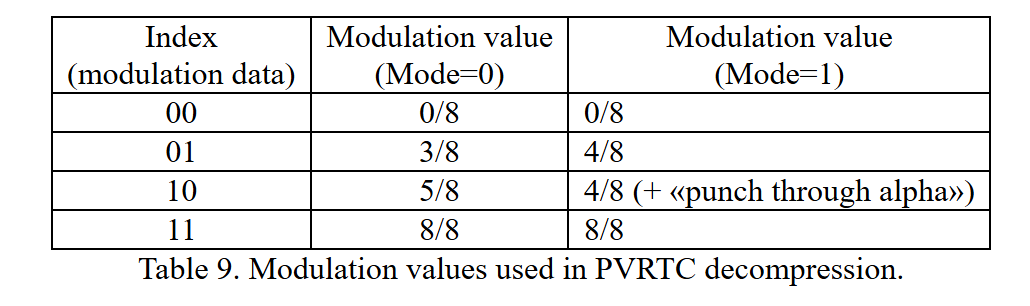

模式位（如下图）用于穿透alpha模式。这允许在不损失RGB通道精度的情况下对1位alpha通道进行编码。当Mode-bit为“1”时，索引“10”为完全透明值保留。
注意到了，PVRTC中解码每个块的时候需要访问到相邻的四个块，似乎会影响性能，但是这种负面的影响可以被纹理缓存所减少，如果命中缓存的话，访问相邻的块只需要很少的内存访问时间。实际上，访问相邻的块在纹理的滤波中也会被需要，所以最坏情况下任何的压缩算法的解压都需要访问相邻的纹理块。
PVRTC 2bpp

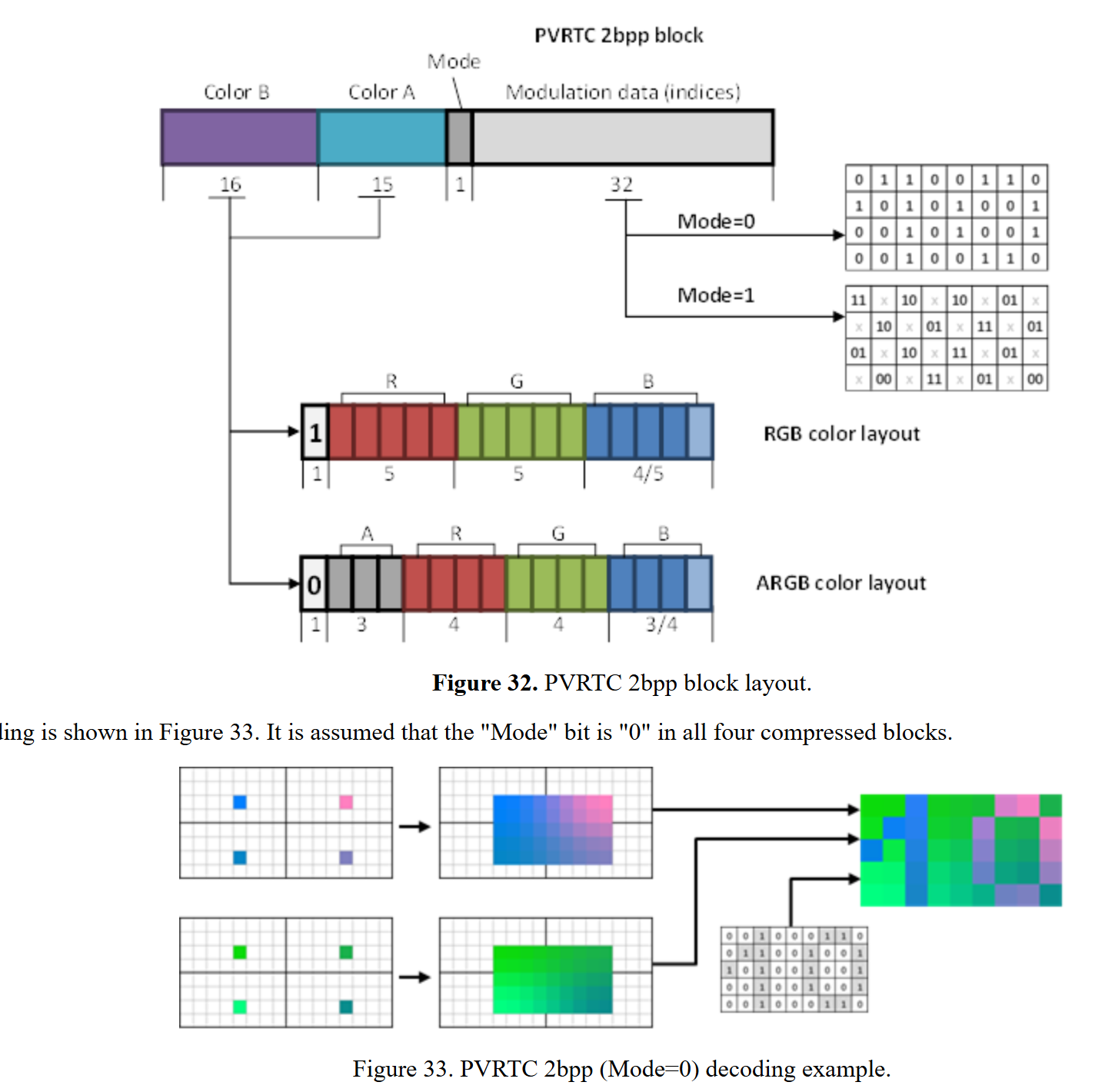

PVRTC格式具有2bpp的非常高压缩级别的模式。它类似于4bpp模式并使用相同的块布局。然而，图像A和B在水平维度上进一步缩小了两倍。因此，32位调制字段必须保存8x4纹素的调制信息。模式位现在指定调制数据编码。如果它是“0”，那么每个纹素的1位索引存储在调制字段中。否则，将存储2位索引，但仅存储以棋盘图案排列的一半纹素。剩余纹素的调制值是通过平均相邻的两个或四个调制值来计算的。
ASTC系列算法
ASTC(Adaptive Scalable Texture Compression)由ARM和AMD联合开发，所有的ARM图形内核都支持ASTC的硬件。ASTC的开发基于以下的一些要求：
- 从1到4分量纹理支持。虽然可以使用BC7、PVRTC2或ETC2存储单通道纹理，但对于空通道会浪费大量位。
- 在不相关通道的情况下可接受的质量。 这对于法线贴图和 RGBA 图像很重要。
- LDR和HDR支持。BC6H可用于HDR纹理压缩，但它不支持alpha通道。
- 跨平台支持。PVRTC仅仅支持iOS平台，BC6H/BC7不支持移动设备，ETC不支持桌面GPU。对于跨平台开发人员来说，这是相当不方便的。
- 比特率/质量比的灵活性。根据纹理类型，不同级别的压缩伪影是可以接受的，因为可压缩性因图像而异。前面提到的格式提供不超过两个比特率/质量选项（BC1/BC7或PVRTC4bpp/2bpp）。由于不能使用5bpp压缩级别（如果4bpp提供的质量略微不足），则必须使用8bpp选项。它在没有显着质量改进的情况下使带宽翻倍。
- 支持2D和3D纹理。

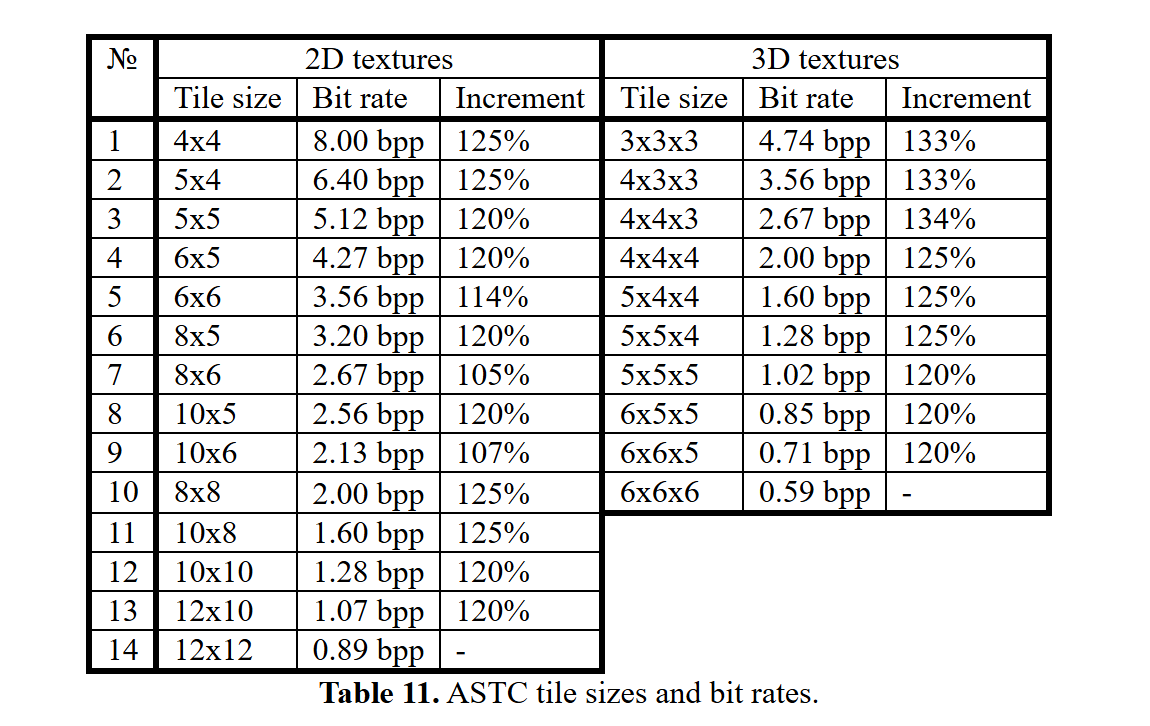

ASTC的格式由一个固定大小的128bit的块，但是对于2D纹理，编码的图块的大小从4x4到12x12纹理像素，对于3D纹理从3x3x3到6x6x6不等。下图表示所有的ASTC的压缩格式及压缩率。
关于ASTC有一篇比较好的参考文章。
ASTC与普通Block压缩算法的区别
- ASTC的块的大小是可变的，可以是44，66等，但是数据量是固定的，一块的大小固定128bit，也就是块越大，压缩率就越高，质量就越差。
- 块是可以分成更细的partition，这个防止在一块中出现不连续的更小的部分。
- 通道的角度上也可以分planes，比如RBG可以和A分开，这样是为了分别计算用于插值的Color Endpoint。
- 对Color Endpoint和Weight的数据使用了BISE( bounded integer sequence encoding)。
2，3，4使得Color Endpoint和weight占用的位数是可变的，这让ASTC的压缩率可变，有可变的块大小，而且可以兼容1~4个通道。
ASTC压缩算法基本概念
Color Endpoint
ASTC是用两个端点颜色来框定当前block的颜色范围。然后用插值的方式得到当前texel的数值，所以，这里的Color Endpoint就是用于插值的两个端点颜色。
Plane

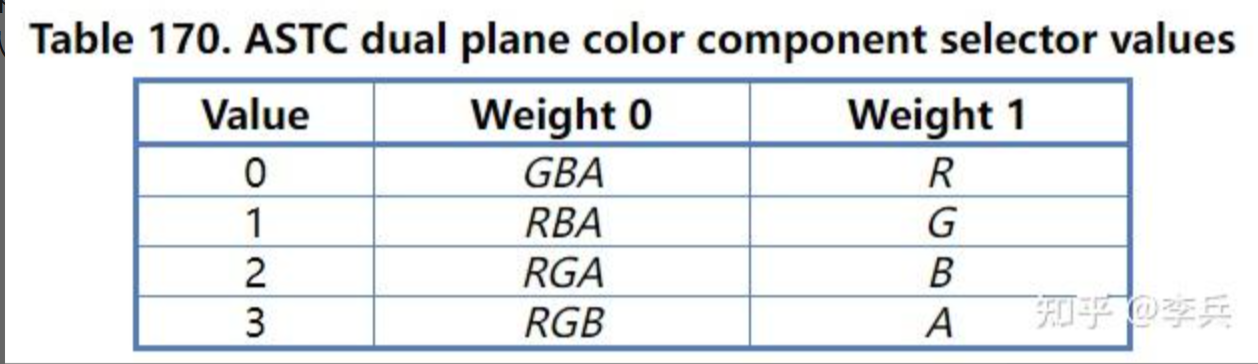

贴图中各个通道之间并不一定是相关的，比如我们可以在Alpha通道里面存一些和颜色不相关的数据，这个时候如果把四个通道看成一个整体去做插值的话，每个texel只有一个weight去插值，那么就会出现比较大的误差，为了解决这个问题，提出了Dual-Plane的概念，也就是Color Endpoint的某一个单独的通道可以单独计算，每个texel可以有两个weight去用来插值两个Plane的值。
Partition
虽然，我们已经把整个图片分割成了4*4这样的Block，但是仍然可能会出现在block内部值相差很大的情况，这个时候就需要把原来的block细分到更小的partition上去了，然后每个partition分别计算Color Endpoint，再来插值，这样会更合理。当Dual-Plane开启的时候，partition最多只能是3，因为大于3数据位就不够了。
BISE（Bounded Integer Sequence Encoding）

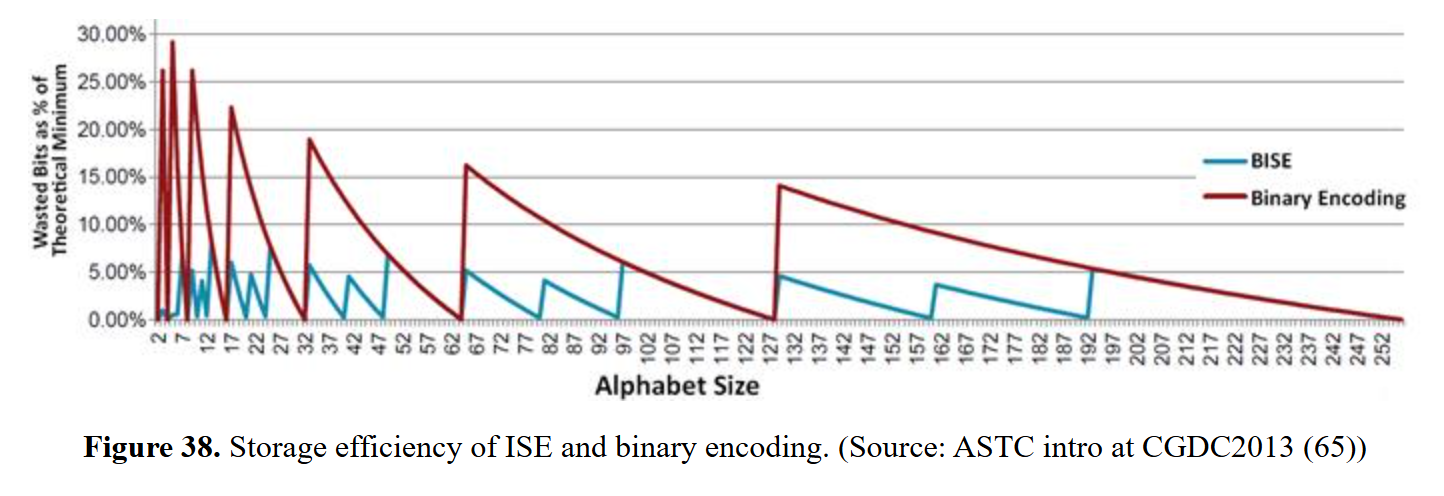

ASTC中主要使用到了BISE（Bounded Integer Sequence Encoding）。比如现在有三个数字需要编码{40，50，70}，对应的二进制为{101000，110010，1000110}，一般情况下，我们可能想到的使用二进制来编码这三个值，这三个值在128以内，所以，可以每个数用7bit来编码，那么也就是需要21bit位。那这里我们可以用BISE来减少编码的位数，以此来压缩数据量。BISE会把数分为高位和地位，高位使用Trits（三进制）或者Quints（五进制）来表示，多少值范围内的数如何分割表示是有个最佳实践的，这里可以查表来确定，为了简单，这里直接给出例子中的结论，它们是在80（查找表中的固定值）以内的数字，所以使用4bit的Bits表示低位，高位用Quints来表示。那它们的低位就是{1000，0010，0110}，这个直接编码就可以了，高位的值为{2，3，4}，然后把这三个值拼到一个大数值上，因为高位用Quints表示的，三位的Quints就能表示125（5 * 5 * 5）以内的数字，我们可以用7bit（128）来表示，这样原本要24（3 * 8）bit的三个数字就用了4 * 3 + 7 = 19bit来表示了。下图是BISE和二进制存储效率的对比图。
寻找主轴
我们在编码贴图的时候，Color Endpoint只会有两个值，也就是说我们在做压缩的时候是一个二维的插值，我们的贴图中有四维的数据，我们需要尽量的保留原来block中的值。也就是说需要把数据降维，这个就是PCA(主成分分析法)来处理的问题了。但是在实际的实现中，我们并不会真的用PCA来计算，因为PCA需要计算数据的协方差矩阵，还要计算矩阵的特征值，这些计算过于繁琐，我们需要一个近似的方法来替代PCA，当然如果你不需要实时，为了更好的效果，PCA仍然是一个可选的方案。
Bounding Box
这个比较好理解，就是找所有数据在四个维度上的最大最小值，就像我们计算Mesh的AABB bound一样，这样我们不仅找到了主轴，就是最小和最大值组成的那条轴，而且还直接找到了Endpoints，也就是最大最小的值。但是，这个方案明显太过粗略了，这个轴有可能完全在大多数值的分布之外，但是由于计算量很少，这个方案在实时要求很高的时候是可取的。
最大笛卡尔坐标轴累加
这个方法是ARM提供的开源代码中的实现，做法是这样的，先求出block中所有颜色的值的平均值。然后计算每个颜色值跟平均值的差，然后根据这个差是否在x,y,z,w上的正方向上，比如如果在x的正方向上，就将这个差的值加到一个累加的向量上，也就是说sum_x这样的值会是所有差值在x正方向上的差值的累加，还有其他sum_y,sum_z,sum_w,然后比较这几个sum的向量的模，最长的向量就是我们想要找的向量。感性上，我能理解它在先确定一个笛卡尔坐标轴方向下，然后找到这个方向下所有点的贡献，然后得到在这几个方向上选择一个最优的。但是，我没有找到这背后的数学支撑，如果有同学能找到线索，请千万告诉我（在ARM开源代码中的compute_avgs_and_dirs方法中）。
计算 EndPoint
对于Bounding Box的方法，这个比较简单，就是算出来的最大最小值，对于单纯找主轴的方法，我们需要把所有的颜色值投影到轴上，找到投影完最大和最小的值，就是我们要找的Endpoint的值。
计算Weights
这个需要计算Endpoint之间的距离，然后把Block中每个投影到主轴上的值减去最小值之后去除以Endpoint之间的距离。
ASTC压缩流程

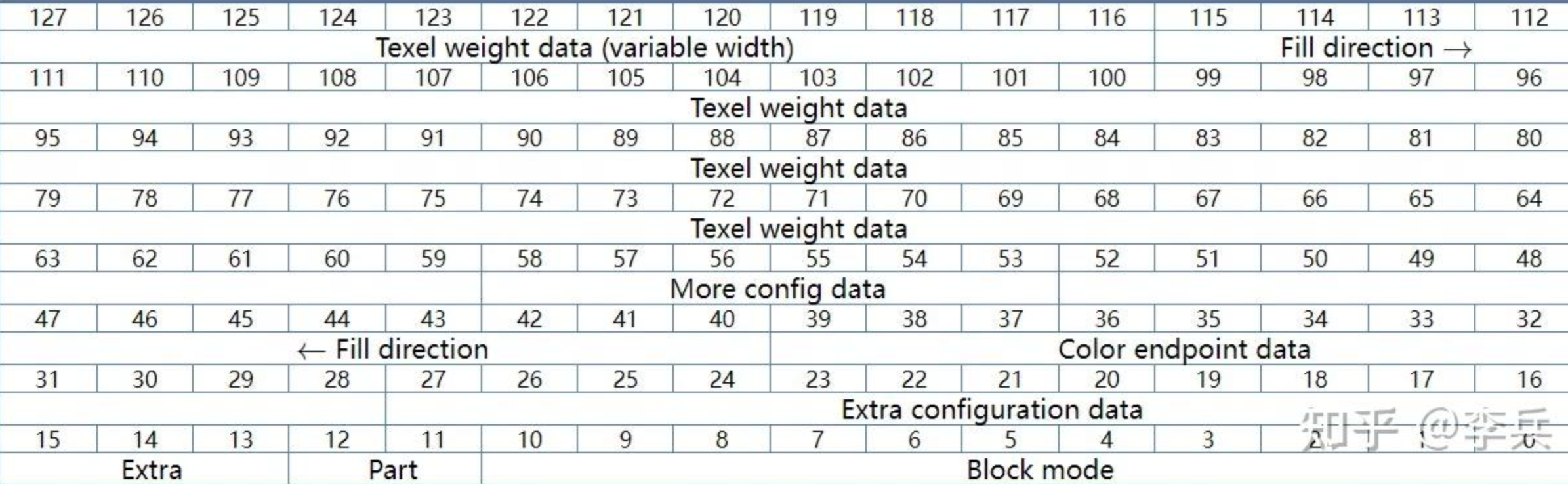

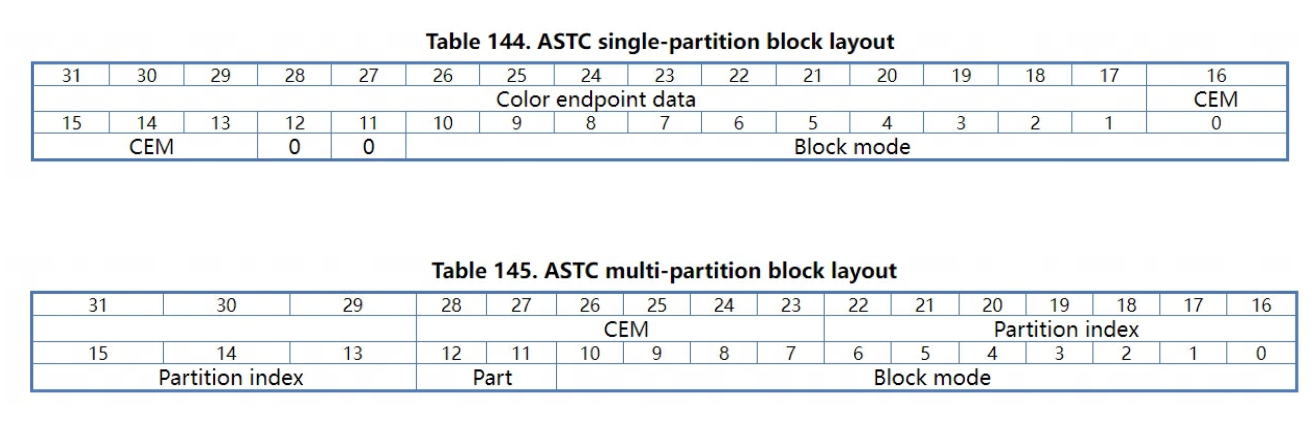

上面介绍了一些ASTC压缩算法用到的一些算法细节，接下来就开始介绍如何使用上面的算法，把一个4*4的block中的颜色值压缩写入到128bit的数据块中的。首先看一下这128bit的数据分布是怎样的。
可以看到有些位的数据是固定大小的，是一些配置还有一些数据则是动态大小的，如Texel weight data，不同的配置它的数据大小是不同的。
BlockMode

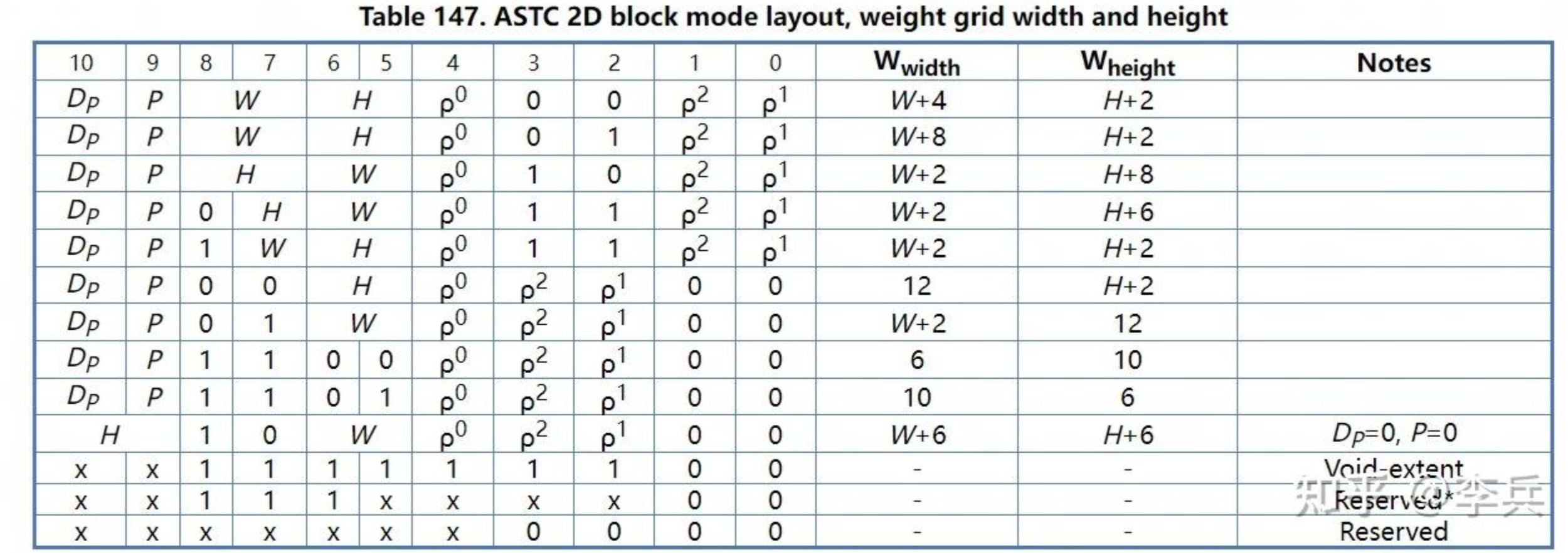

在ASTC的block中低11位是Block mode，这个是ASTC block中最重要的配置项，包含以下一些内容。

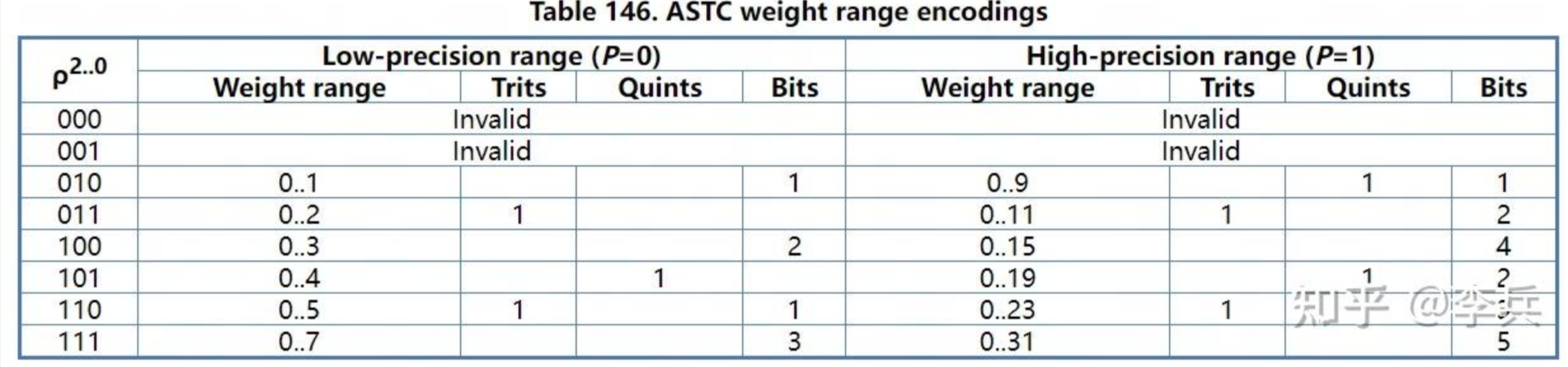

其中$D_P$是说要不要开启dual weight planes，P是表示是否开启range的高清模式，W，H是用来说weight grid的长宽，这个可以和block size不一样，缺失的用插值来获得，$\rho^0$,$\rho^1$,$\rho^2$是用来表示range的，这个需要结合P来确定。
可以看到，当确定完weights的取值范围，也就确定了如何用BISE来编码了，这个BISE的编码的最佳实现在代码实现的时候会录入到一个表里面。
Part
用来描述partition的个数。所以最多支持4（3+1）个partitions。

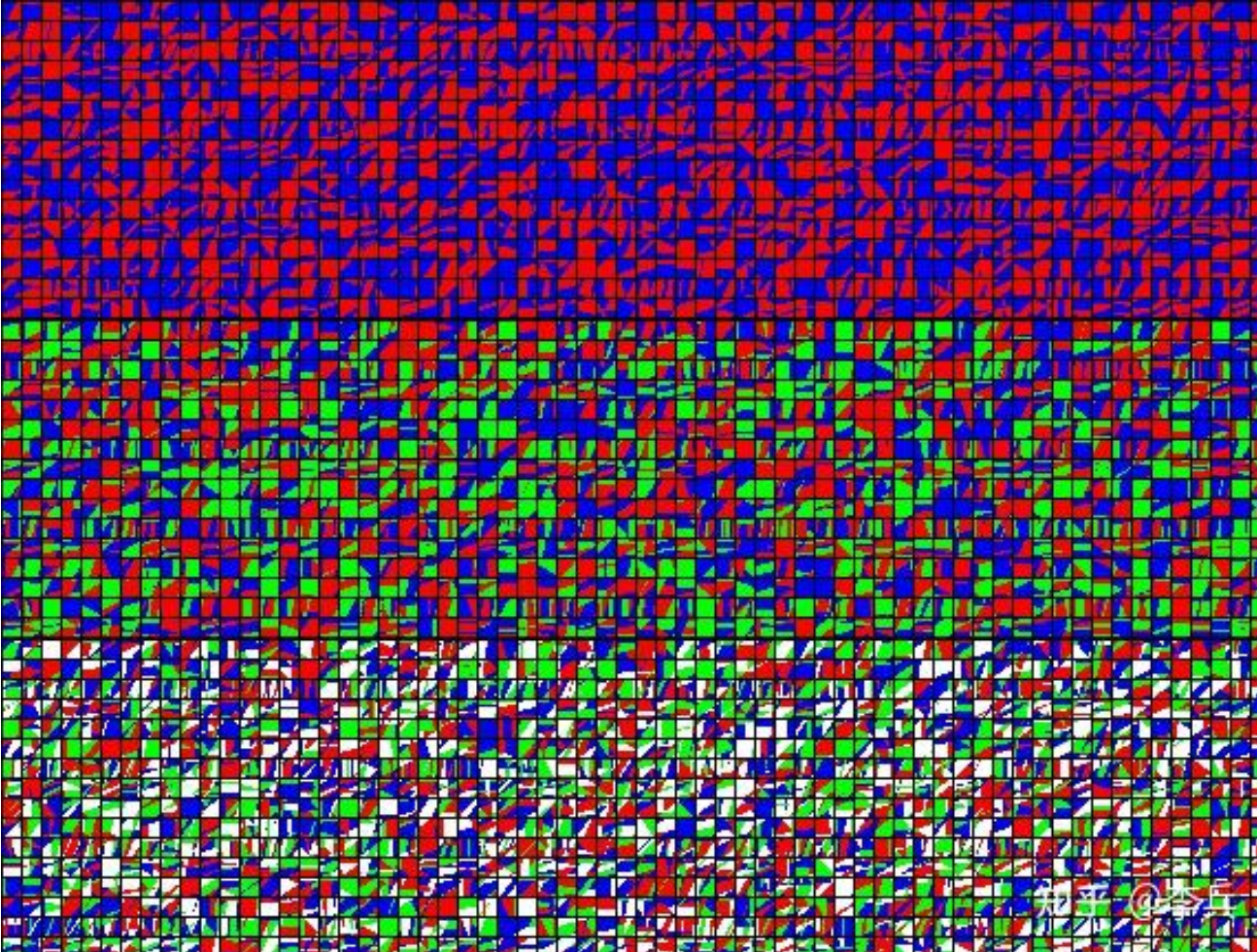

如果Partition大于1的话，会有一个Partition index的配置来从上面的编码好的分块去选择。
CEM(Color endpoint mode)

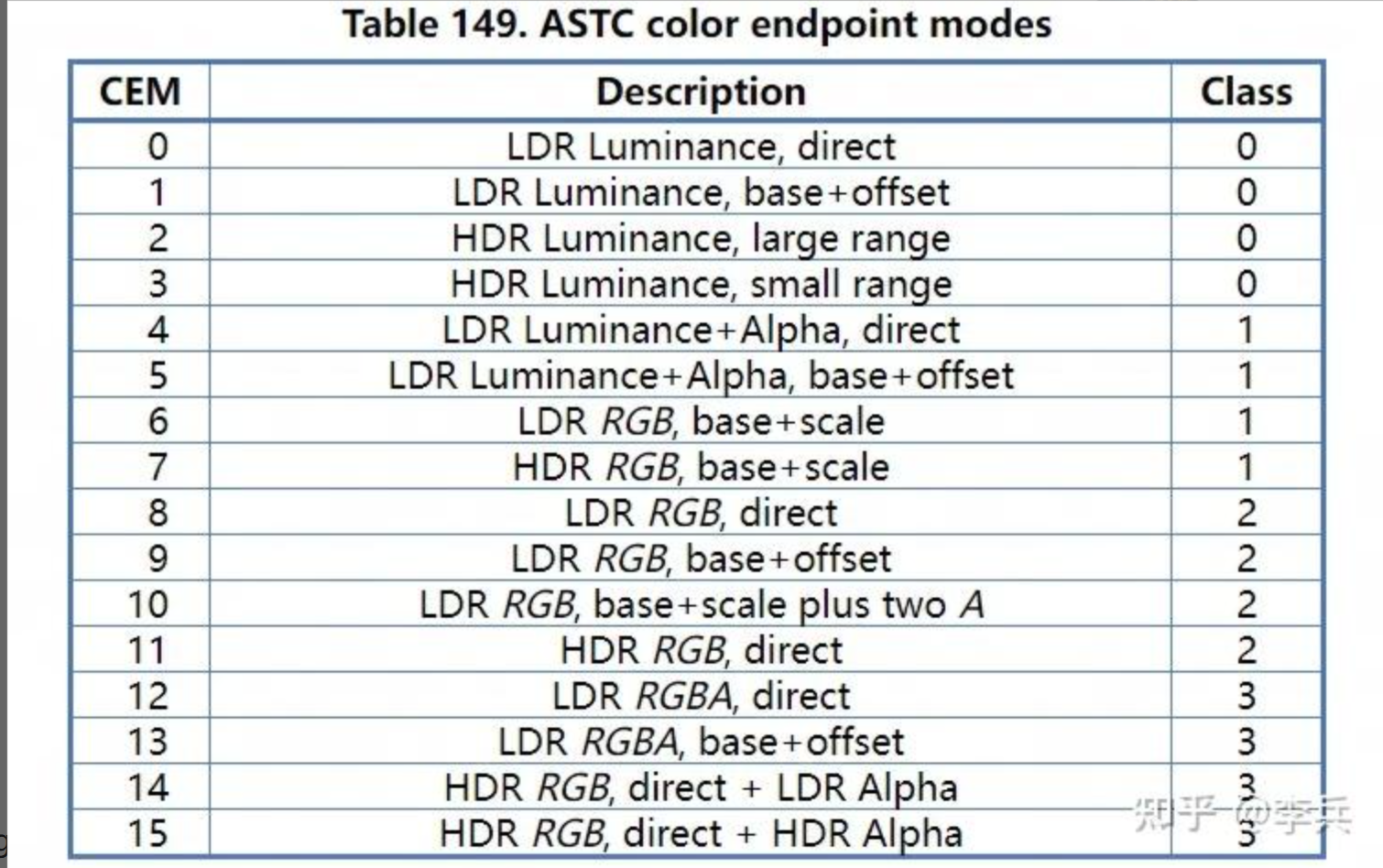

这个配置是在说如何编码Color endpoint的，有下面这么多种编码方式。
上面的图是single-partition的时候CEM有4bits，如果是multi-partition，那么CEM就会有6-14bits了。multi-partition会略复杂，这里就不详细说明了。虽然压缩的数据可以有各种编码，通道数也可以配置，但是解压之后就都是RGBA的基本格式了。
Color Endpoint Data
当block的上面的配置确定之后，我们就已经决定每个类型的数据位数了。我们来简单计算一下，首先blockmode的位数是固定的是11bits，然后是part 2bits，然后根据part的数量得出有P位的partition index。根据block mode中的weight grid size 和 weight range，就可以计算出一个plane的weight data的位数了，那整个weight data的数据位数就可以计算出来了就是$W_{width} * W_{height} * NumOfPlane * WeightBits$。CEM有4bit或者6-14bits。如果开了dual-plane，还会有2bits的CCS(Color Component Selector)，这个是用来标明哪个通道会被认为是单独的一个plane。
CCS是写在Weight Data的低位后面的。到了这里，我们就把数据填的只剩Color Endpoint Data了，这个时候可能会疑惑，Color Endpoint Data用什么BISE编码格式呢，这个是算出来的，因为只剩下Color Endpoint Data了，我们需要用完整个128bit，这里会有一个表格，根据还剩多少bits，Color Endpoint的编码方式（CEM），几个partitions，就能得出需要多少个数字来表达所有的Color Endpoint Data，然后直接查表（quant_mode_table）能得出BISE的编码规则。到此所有128bits的数据就被填满了。
压缩算法流程

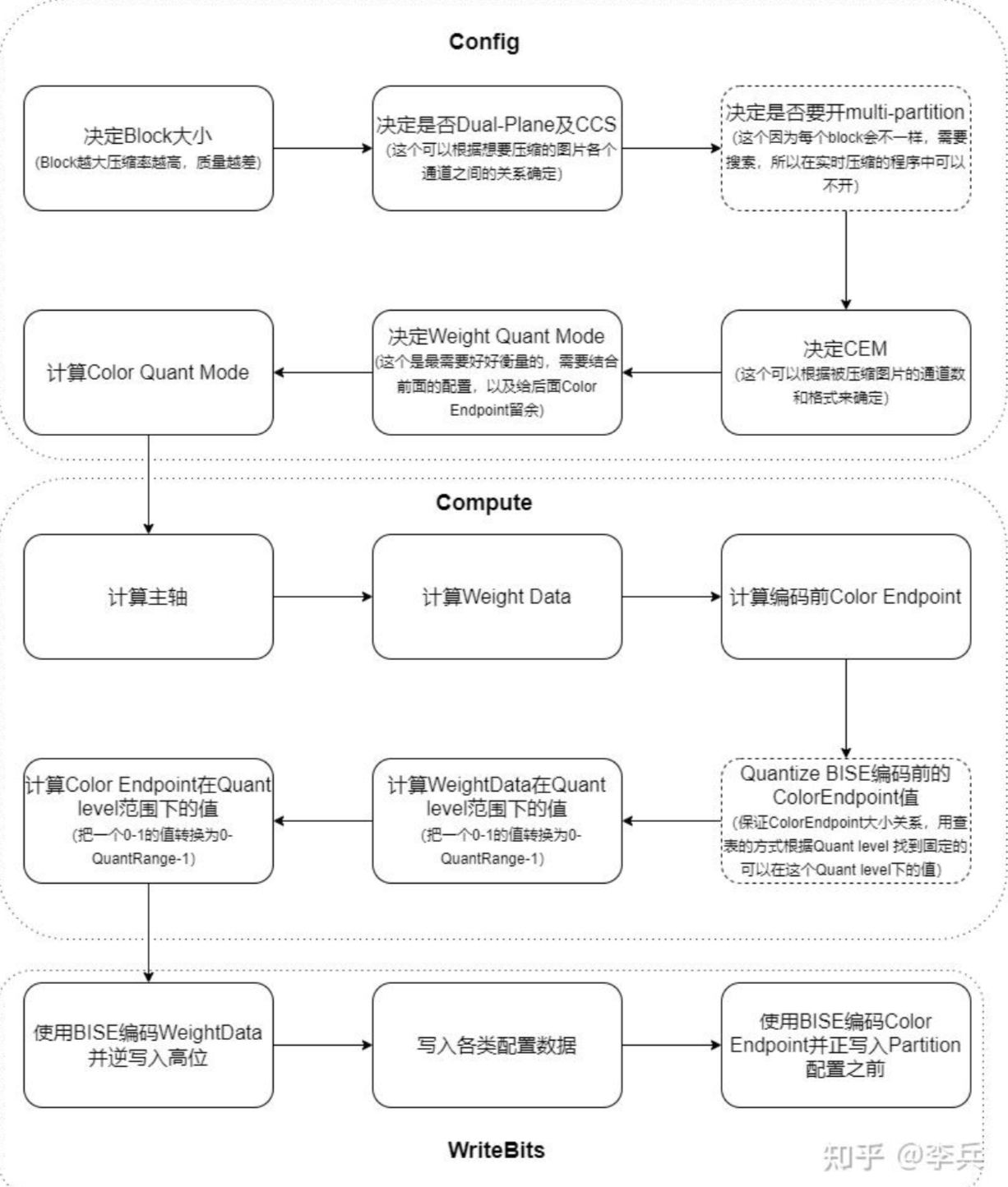

下面就是整个ASTC的压缩流程。
